Создание предохраняемой поверхности

Выберите все внутренние фрагменты пластмассовой детали вручную или автоматически.

На вкладке «Пуансон/матрица» нажмите «Создать предохраняемую поверхность».
В диалоговом окне Создать предохраняемую поверхность выберите Добавить для выбора ребер вручную или нажмите кнопку Автоматическое обнаружение. Будут выделены автоматически обнаруженные фрагменты детали.
Если положение автоматически обнаруженных фрагментов не соответствует требованиям, в диалоговом окне «Создать предохраняемую поверхность» выполните одно из указанных ниже действий.
- Нажмите кнопку «Все верхние» или «Все нижние».
- Выберите один из фрагментов, щелкните раскрывающееся меню «Положение», а затем нажмите «Верхний» или «Нижний».
- Выберите несколько фрагментов, щелкните их правой кнопкой мыши, а затем нажмите «Верхний» или «Нижний».
Примечание. Параметр «Положение» можно задать только для автоматически обнаруженных фрагментов без угла уклона.
Если автоматически обнаруженный фрагмент не подходит, выделите его в списке и нажмите клавишу Delete.
Для добавления фрагмента нажмите «Добавить», а затем в графическом окне укажите его ребра.
Если созданные фрагменты не подходят, выделите их, а затем нажмите в списке «Параметр» пункт «Дополнительно».
Нажмите «ОК».

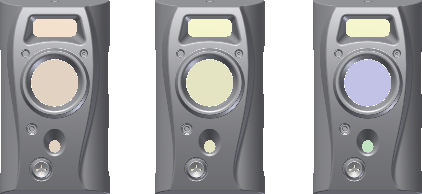

Изменение цвета предохраняемой поверхности

В обозревателе Mold Design щелкните правой кнопкой мыши элемент «Предохраняемые поверхности» и выберите «Изменить цвет отображения» для изменения цвета всех предохраняемых поверхностей.
Или щелкните правой кнопкой мыши один или несколько дочерних узлов, а затем выберите команду «Изменить цвет отображения» для изменения цвета отдельных предохраняемых поверхностей.
В диалоговом окне «Изменить цвет отображения» выберите новое представление в раскрывающемся списке.
Нажмите «ОК».

Изменение предохраняемой поверхности

В обозревателе Mold Design в узле «Предохраняемые поверхности» щелкните правой кнопкой мыши узел «Группа поверхностей» и выберите команду «Редактировать элемент».
Измените параметры в диалоговом окне «Создать предохраняемую поверхность».
Нажмите «ОК».

Удаление предохраняемой поверхности

В обозревателе Mold Design в узле «Предохраняемые поверхности» щелкните правой кнопкой мыши узел «Группа поверхностей» или «Фрагмент» и выберите команду «Удалить».
