Входные параметры

Тип зубьев - обычные или спиральные

Передаточное отношение и число зубьев

Угол зацепления (угол профиля зуба) α

Модуль m (при использовании британских единиц измерения (ANSI) введите шаг зуба p = π m)

Коэффициент высоты головки зуба компонента ha*

Зазор компонента c*

Скругление ножки зуба компонента rf*

Ширина зубчатого венца b1, b2

Коэффициент смещения червячной передачи x

Размер червяка можно указать с помощью:

• коэффициента диаметра червяка q;
• направления спирали γ;
• диаметра делительной окружности d1.

Вспомогательные геометрические расчеты

Расчет модуля, числа зубьев, коэффициента диаметра червяка и смещения

Расчет коэффициента смещения червячной передачи

Расчет ширины зубчатого венца червячной передачи

Подбор длины червяка

Расчет максимального скругления основания ножки зуба

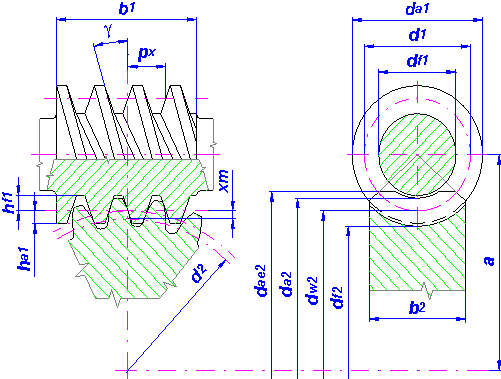

Вычисляемые параметры

Обычное зацепление ZN

	Осевой модуль	mn = m
	Нормальный модуль	mx = mn cos γ
	Осевой угол зубчатого зацепления	αx = a
	Нормальный угол зубчатого зацепления	αn = arctg (tg α cos γ)
	Угол наклона зуба/угол опережения	γ = arcsin z1 / q

Винтовое зубчатое зацепление ZA

	Осевой модуль	mn = mx / cos γ
	Нормальный модуль	mx = m
	Осевой угол зубчатого зацепления	αn = arctg (tg α cos γ)
	Нормальный угол зубчатого зацепления	αx = α
	Угол наклона зуба/угол опережения	γ = arctan z1 / q

Шаг зубчатого зацепления в нормальном сечении

pn= π mn

Шаг зубчатого зацепления в осевом сечении

px = πx

Основной шаг зубчатого зацепления

pb = px cos αx

Подвод

pz = z1 px

Эквивалентное/альтернативное число зубьев

Угол наклона зуба в основном цилиндре

sin γb = sin γ cos αn

Начальный диаметр цилиндра червяка

d1 = q m

Начальный диаметр окружности червячной передачи

d2 = z2 mx

Наружный диаметр цилиндра червяка

da1 = d1 + 2mha*

Наружный диаметр окружности червячной передачи

da2 = d2 + 2m (ha* + x)

Начальный диаметр цилиндра основания червяка

df1 = d1 – 2m (ha* + c*)

Начальный диаметр окружности основания червячной передачи

df2 = d2 – 2m (ha* + c* – x)

Диаметр основной (рабочей) окружности червяка

dw1 = d1 + 2xm

Диаметр основной (рабочей) окружности червячной передачи

dw2 = d2

Начальный диаметр окружности основания червячной передачи

db2 = d2 cos αx

Межосевое расстояние

Угол фаски обода червячной передачи

Толщина зуба червяка в нормальной плоскости

Толщина зуба червячной передачи в нормальной плоскости

Толщина зуба червяка в осевой плоскости

sx1 = s1 / cos γ

Толщина зуба червячной передачи в осевой плоскости

sx2 = s2 / cos γ

Рабочая ширина зубчатого венца

bw = min (b1, b2)

Коэффициент перекрытия

εγ = εα + εβ

Где:

Минимальный коэффициент смещения зуба червячной передачи

Где:

	ha*0 = ha* + c* – rf* (1 – sin α)
	c = 0,3	для α = 20 градусов
	c = 0,2	для α = 15 градусов
