Создание схемы модели

Создание файла схемы (IPN) и вставка модели в первую сцену. Пользователи могут создавать дополнительные сцены для работы с различными исходными моделями или наборами представлений в одном файле схемы.

Новые возможности версии 2025

1. Создание файла схемы

   • В меню приложения: выберите «Файл»  «Создать». В окне «Создать новый файл» выберите шаблон IPN по умолчанию или найдите и выберите другой шаблон IPN, а затем нажмите «Создать» .
   • В файле сборки: нажмите правой кнопкой мыши имя сборки в обозревателе и выберите Создать схему в контекстном меню. Вид определяется на основе последнего активного видового представления.

2. В диалоговом окне "Вставить" найдите и выберите файл модели, который необходимо вставить в первую сцену.

3. Чтобы задать представления модели, выберите "Параметры" в диалоговом окне "Выбор сборки". Затем в диалоговом окне "Параметры открытия файла" выполните следующие действия:

   • Выберите представление состояния модели.

   • Выберите представление именованного вида.

   • Выберите "Ассоциативный", чтобы сохранить связь с видовым представлением в файле модели. При редактировании видового представления модель в разнесенном виде обновляется с учетом правок.

     Примечание. Пользователь может переопределить настройки модели в сценах IPN, связанных с видовыми представлениями. Переопределенные свойства будут сохранены в IPN и будут игнорировать обновления в исходной модели.

   • Отключите параметр "Ассоциативность", чтобы отменить связь между выбранным видовым представлением и файлом IPN.

   • Выберите позиционное представление.

   • Для закрытия диалогового окна "Параметры открытия файла" нажмите "ОК".

4. Нажмите "Открыть", чтобы вставить модель в файл схемы.

Добавление сцены в схему

В обозревателе модели правой кнопкой мыши щелкните корневой узел и выберите «Создать сцену». Выберите исходный файл модели и представления модели, а затем нажмите "Открыть".

Можно скопировать сцену и вставить ее в схему. Результаты копирования будут содержать исходную модель, а также все сдвиги и действия исходной сцены. Можно переименовать сцены, используя соглашение об именовании.

Вставка модели в сцену вручную

При создании схемы не требуется сразу выбирать модель. Можно сохранить пустой файл и добавить модель позже.

1. На панели быстрых свойств выберите Представление.
2. Пропустите диалоговое окно «Открыть» и сохраните файл с нужным именем.
3. По мере необходимости вернитесь к файлу, откройте его и на ленте выберите «Представление» «Модель» «Вставить модель».
4. Задайте представление, которое необходимо использовать, а также предпочитаемое состояние ассоциативности.
5. Нажмите ОК.

Работа с видовыми представлениями в сцене

При создании схемы необходимо выбрать видовое представление и включить параметр "Ассоциативность".

Чтобы изменить видовое представление или параметр "Ассоциативность" для существующей сцены, щелкните в обозревателе правой кнопкой мыши и выберите "Представления". Затем измените настройки в диалоговом окне "Представления" и нажмите "ОК".

Чтобы изменить настройки видимости компонентов или непрозрачности в сцене схемы, связанной с видовым представлением, отключите ассоциативность или переопределите свойства. В окне сообщения выберите:

• Разорвать, чтобы отключить ассоциативность между сценой и исходным видовым представлением. Кнопка «Разорвать» отменяет параметр «Ассоциативность» в диалоговом окне «Представления» для текущей сцены.
• Переопределить, чтобы заблокировать ассоциативность именного вида для редактируемого свойства. Параметр «Ассоциативность» остается выбранным для данной сцены. Если видовое представление в исходной сборке изменяется, все переопределения свойств в сцене сохраняются, обновляются только исходные значения свойств.

Замена ссылок на модель в схемах

Замена текущего файла сборки другой сборкой.

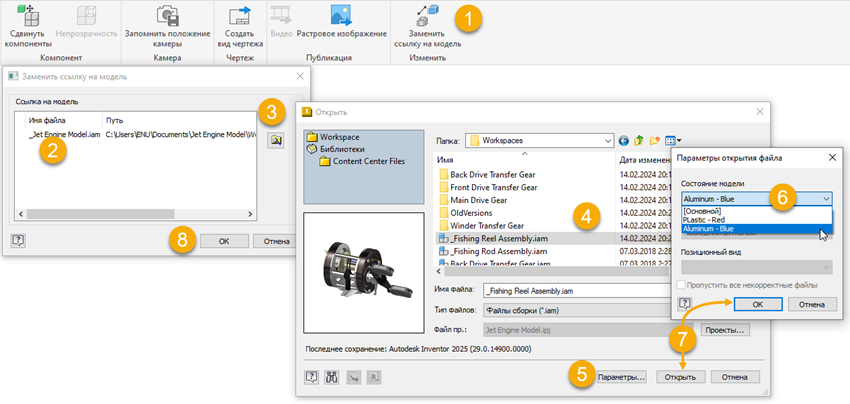

1. Выберите на ленте вкладку «Представление» панель «Изменить» «Заменить ссылку на модель» .
2. В диалоговом окне «Заменить ссылку на модель» выберите модель, которую требуется заменить.
3. Нажмите Выбрать новую модель , чтобы открыть диалоговое окно «Открыть».
4. Найдите и выберите файл для замены модели.
5. (Необязательно) Нажмите «Параметры» в нижней части диалогового окна.
6. (Необязательно) Выберите состояние модели для использования в схеме.
7. Нажмите «ОК», а затем «Открыть» и «Да».
8. В диалоговом окне «Заменить ссылку на модель» нажмите «ОК».
