Добавление трения для смоделированных рабочих условий

Добавьте трение и завершите взаимосвязь хомут-направляющая

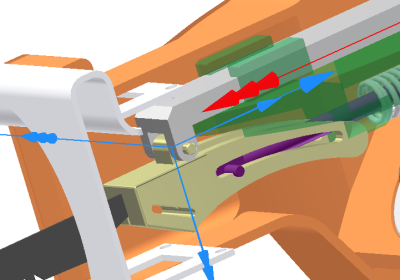

1. В обозревателе щелкните правой кнопкой мыши файл Blade set.iam и выберите «Несвязанные компоненты». После установки параметра "Несвязанные компоненты" сборка помещается в папку группы сварных элементов. В сборке выполняется анализ зависимостей, и зависимость между хомутом и пильным полотном приводит к добавлению шарнирного соединения.



2. Как было указано выше, сборка пока не имеет трения. На этом шаге задается трение на призматическом соединении. Щелкните правой кнопкой мыши призматическое соединение для направляющей и шотландского хомута и нажмите "Свойства".

3. Перейдите на вкладку степени свободы 1. Выберите команду добавления сил соединений . Нажмите "Включить силу соединения". Введите коэффициент сухого трения равный 0.1 и нажмите "ОК".

4. Добавьте зависимость, чтобы позиционировать шотландский хомут относительно сборки кривошипа. В обозревателе установите режим просмотра «Модель» и разверните узел Blade set.iam.

5. Раскройте узел шотландского хомута и выберите команду "Зависимость".

6. В браузере в компоненте "Scottish Yoke" выберите "Рабочая плоскость3".

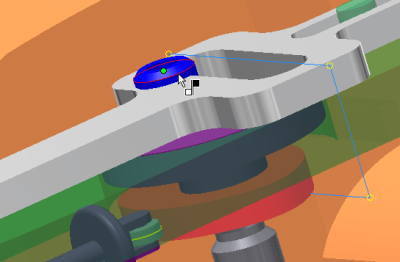

7. В графической области выберите дуговое ребро компонента "Ролик", который является частью сборки кулачково-кривошипного механизма. Для отражения зависимости добавлено соединение "Точка-Плоскость".



Полученное соединение "Точка-Плоскость" имеет пять степеней свободы и одну зависимость. Этого достаточно для передачи движения без наложения избыточных связей на модель. Динамическое моделирование определяет условия избыточности связей и помогает вам их устранить.
