Вставка файла сборки Inventor как пресс-формы.

Вставка пользовательской пресс-формы

Доступ
	На вкладке "Сборка пресс-формы" на панели "Сборка пресс-формы" нажмите "Пользовательская пресс-форма".

Диалоговое окно "Пользовательская пресс-форма"

Открыть	Открытие выбранного файла сборки Inventor.
Параметры	Выбор или отмена выбора автоматического добавления зависимостей.

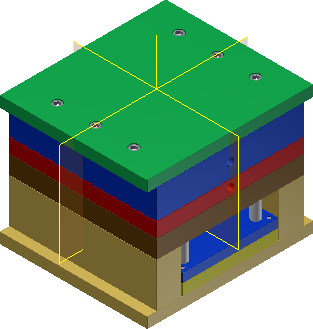

Базовый элемент для размещения	Определение точки или ребра для указания размещения пресс-формы в основной сборке.
Глубина кармана	Определение расстояния между плоскостью XY сборки пресс-формы и нижней гранью компоновки. Также можно снять этот флажок для использования значения, рассчитываемого приложением на основании заданных ранее параметров.
Поворот пресс-формы	Определение угла поворота пресс-формы.
