Работа с чертежами

Можно копировать и обновлять свойства, заменять ссылки на модель, применять именованный вид, а также отображать и скрывать размеры или аннотации к сварке на виде чертежа.

Создание чертежа: команда «Создать»

1. Нажмите кнопку «Создать» .

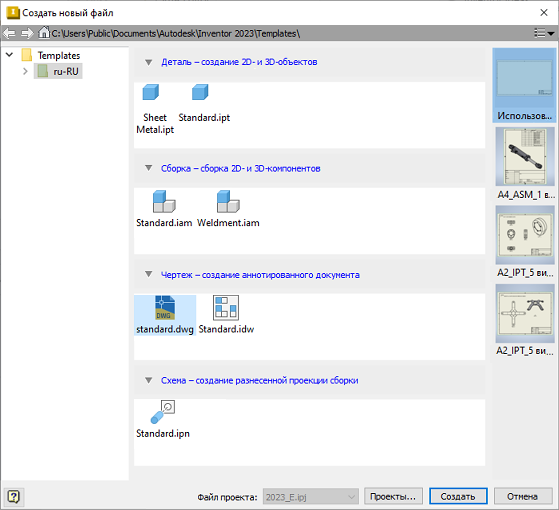

2. В диалоговом окне «Создать новый файл» выберите тип файла, а затем шаблон.

3. При создании нового файла чертежа можно использовать формат листа в шаблоне.

Создание чертежа: команда «Файл»

1. Щелкните «Файл».

2. Наведите указатель на пункт «Создать» , чтобы открыть всплывающее меню «Создать».

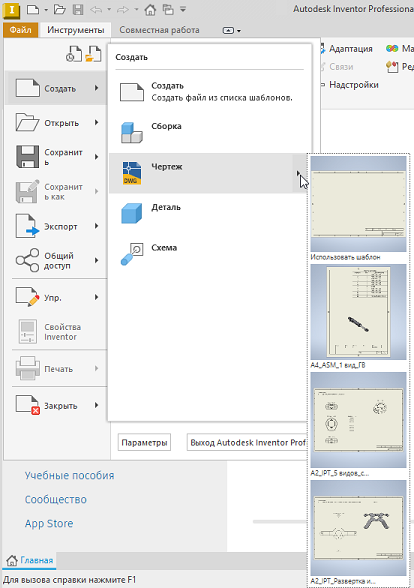

3. Во всплывающем меню «Создать» наведите курсор на пункт «Чертеж», чтобы отобразить шаблон и параметры формата листа.

4. Выберите шаблон.

Копирование свойств модели на чертеж

1. На вкладке "Чертеж" диалогового окна "Параметры процесса моделирования" нажмите кнопку "Копировать настройки свойств Inventor модели".

2. В диалоговом окне "Копировать настройки свойств Inventor модели" выберите "Копировать свойства Inventor модели", а затем выберите свойства Inventor для копирования в чертеж.

3. Нажмите "OK", чтобы закрыть диалоговое окно "Копировать настройки свойств Inventor модели"

4. Нажмите последовательно "Применить" и "OK", чтобы сохранить параметры процесса моделирования и закрыть диалоговое окно "Параметры процесса моделирования".

   Примечание. Можно использовать параметр «Источник дополнительной пользовательской модели свойств Inventor» диалогового окна «Параметры документа» для создания пользовательских свойств Inventor из внешнего файла.

Обновление скопированных свойств Inventor модели на чертеже

Все существующие переопределения чертежа в части свойств Inventor, скопированных из модели, при обновлении отменяются.

Однако скопированные свойства не являются ассоциативными, то есть они не будут обновлены при изменении исходного файла.

Команда "Обновить скопированные свойства Inventor модели" недоступна, если чертеж находится в режиме задержки обновления или если недоступна исходная модель.

1. Откройте чертеж и выберите вкладку «Управление» панель «Обновить» «Обновить скопированные свойства» .

2. Нажмите "Да" в окне сообщения, чтобы подтвердить обновление.

Замена ссылки на модель в чертеже

Модель для замены должна иметь тот же тип, что и исходная модель (заменяйте IPT на IPT, IAM на IAM, IPN на IPN).

При выборе вида, не содержащего развертку, такой вид удаляется. Аналогичным образом, если схема не содержит разборку с тем же именем, что и у исходного файла, вид удаляется.

1. Выберите на ленте вкладку «Управление» панель «Изменить» «Заменить ссылку на модель» .

2. В диалоговом окне "Заменить ссылку на модель" выберите модель, которую требуется заменить.

3. Нажмите кнопку «Выбрать новую модель», а затем найдите и выберите новую модель.

4. Затем нажмите кнопку "Открыть" и выберите "Да".

Применение именованного вида

1. В обозревателе чертежей щелкните вид правой кнопкой мыши и выберите "Установить именованный вид".

2. Щелкните стрелку и выберите из списка именованный вид, затем щелкните вид для отображения других видовых представлений.

Отображение и скрытие размеров или аннотаций к сварке на виде

1. В обозревателе чертежей выберите имя вида, щелкните его правой кнопкой мыши и выберите "Видимость аннотации".

2. Установите или снимите флажок для соответствующих аннотаций.
