Запуск моделирования движения

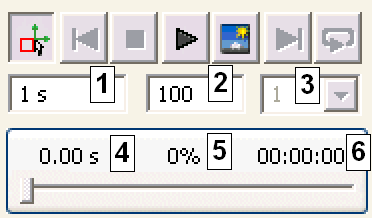

Симулятор имеет несколько полей, включая:

1. Время окончания

2. Изображения

3. Фильтр

4. Время моделирования

5. Процент выполненного моделирования

6. Фактическое время расчета



   Панель моделирования

Поле "Время окончания"

Задает общее время моделирования.

Поле "Изображения"

Задает количество кадров изображения, доступных для моделирования.

Поле "Фильтр"

Задает шаг отображения кадров. Если установлено значение 1, воспроизводятся все кадры. Если установлено значение 5, отображается каждый пятый кадр, и т.д. Это поле доступно для редактирования, когда активен режим моделирования, но моделирование не выполняется.

Значение "Время моделирования"

Показывает продолжительность движения механизма, как оно происходило бы в физической модели.

Значение "Процент"

Показывает процент выполнения моделирования.

Значение "Фактическое время расчета"

Показывает реальное время выполнения моделирования. На это время оказывают влияние сложность модели и параметры компьютера.

Перед запуском моделирования выполните следующие настройки.

Установка моделирования

1. В симуляторе в поле «Время окончания» введите значение 0,5 с.

   Совет. Используйте подсказки, чтобы увидеть названия полей симулятора.

2. В поле «Изображения» введите 200. Увеличение числа изображений улучшает результаты при просмотре с использованием устройства графического вывода.

3. На панели "Моделирование" нажмите "Выполнить".

   Поскольку компонент "Двигатель" осуществляет движение, остальные компоненты обеспечивают отклик кинематической цепи.

   Примечание. Так как еще не были указаны силы трения или демпфирования, потери в механизме отсутствуют. Трение между компонентами автоматически не создается.

4. Если моделирование все еще выполняется, на панели "Моделирование" нажмите "Стоп".

5. Выберите команду "Активизировать режим конструирования".

Как было видно, выполнение моделирования не дало результатов, относящихся к движению, поскольку кинематическая цепь является неполной. В следующей главе вы завершите конструирование и активируете движение.
