Усовершенствования в чертежах
Ниже перечислены усовершенствования чертежей, внесенные в этом выпуске.

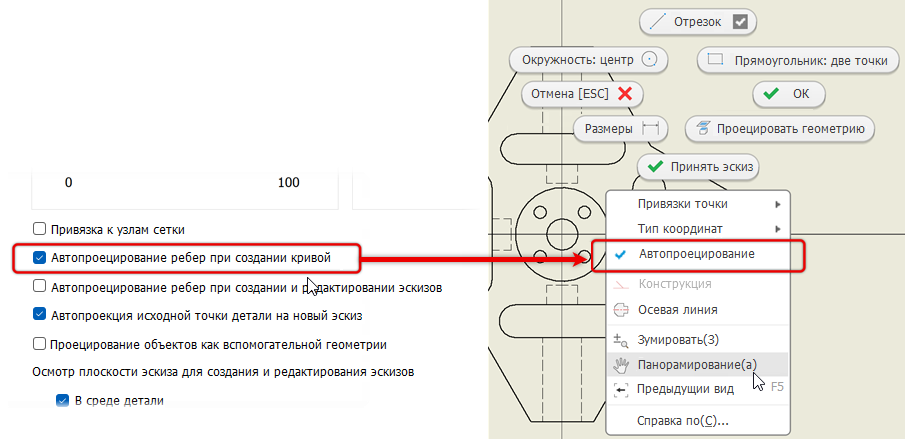

Автопроецирование эскизов чертежей
Доступна функция автопроецирования эскизов чертежей. Этот параметр можно включить или отключить в контекстном меню таких команд, как «Отрезок», «Окружность» и т. д. Настройка автопроецирования по умолчанию определяется в разделе «Параметры приложения» > вкладка «Эскиз» > параметр Автопроецирование ребер во время создания кривой.
Дополнительные сведения об эскизах чертежей см. в разделе Работа с эскизами в чертежах.

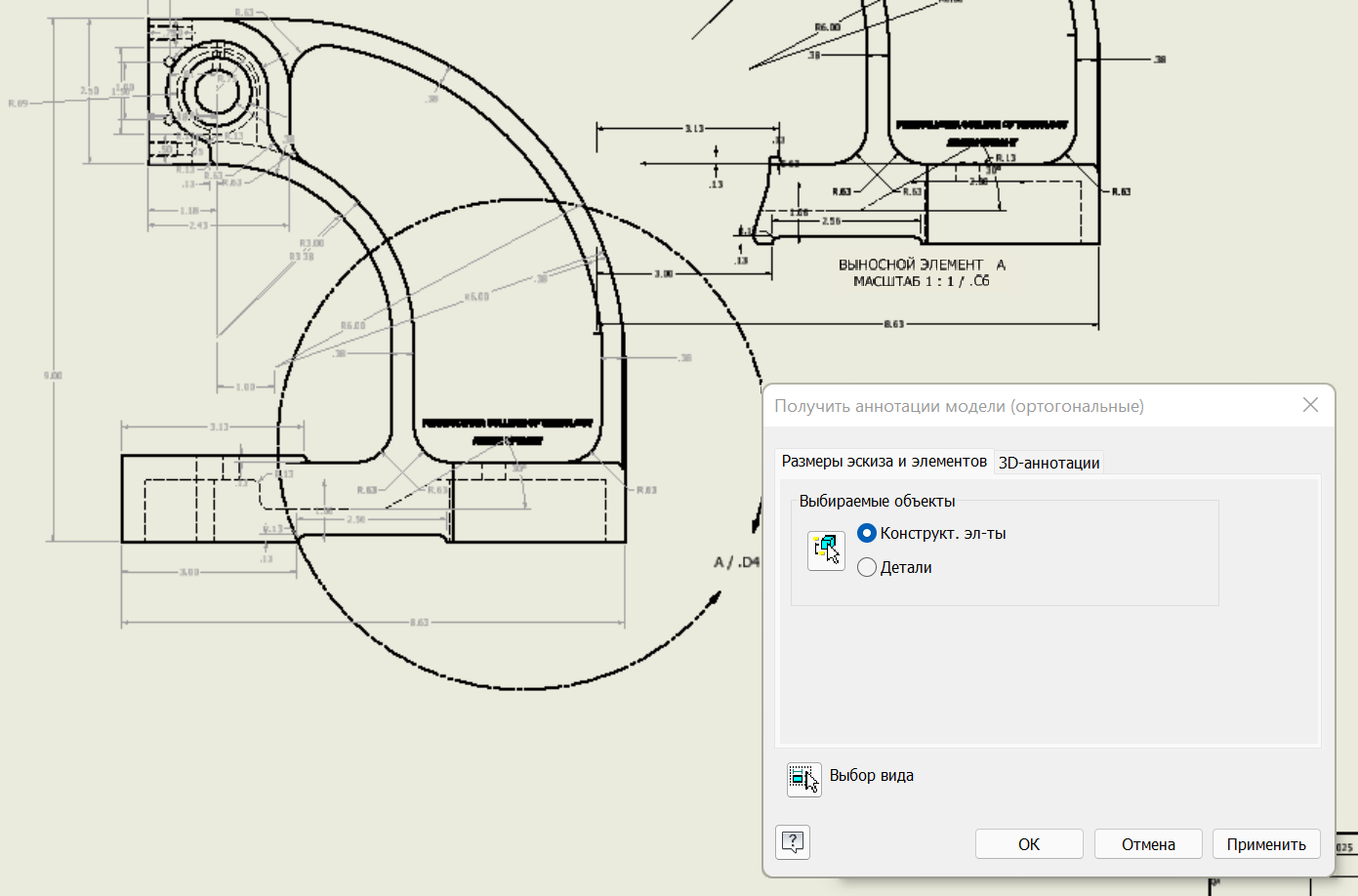

Восстановление аннотаций модели
Аннотации модели (модели и 3DA) можно извлекать несколько раз, если вид является частью семейства видов. Эта функция недоступна при создании базового вида с несколькими видами и в том случае, если в параметрах приложения включено восстановление при размещении вида.
Последовательное наименование меток вида
Ранее при размещении и последующем удалении вида нумерация деталей продолжалась с учетом этого номера. Теперь при удалении одного или нескольких последних сечений, деталей или дополнительных видов метка нового вида (например, A, B и т. д.) корректируется так, чтобы индекс продолжался с последней существующей метки вида в чертеже.
