Усовершенствования эскиза
Ознакомьтесь с последними усовершенствованиями среды «Эскиз».

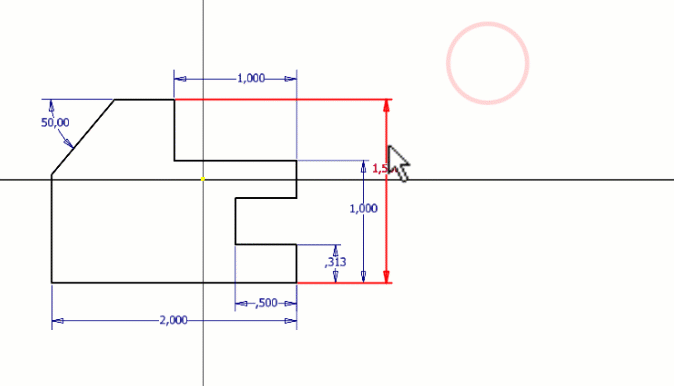

Обращение направления для размера
Теперь можно изменить направление эскизной геометрии с помощью команды Сменить направление в контекстном меню размера эскиза. Можно выбрать и обратить один или несколько размеров. Для смены направления эскиз должен быть открыт в режиме редактирования.
Дополнительные сведения см. в разделе Работа с эскизными размерами.

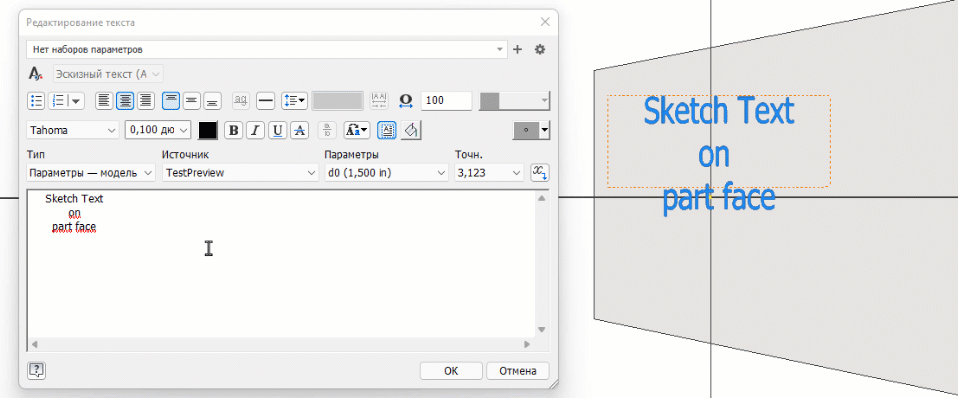

Предварительный просмотр эскизного текста
Улучшен предварительный просмотр всего текста на плоскости 2D-эскиза. Предварительный просмотр текста обновляется с учетом изменений, вносимых при создании или редактировании эскизного текста.
Замена ссылок на эскизе
Ранее при утрате ссылки (спроецированной геометрии) требовалось удалить ее и выбрать новую, чтобы наложить зависимость на геометрию. В этой версии Inventor добавлена поддержка замены ссылок для спроецированной эскизной геометрии. Если 2D-эскиз содержит одну спроецированную геометрию, в контекстном меню выберите новый параметр Заменить ссылку.
Тип геометрии можно восстановить только с помощью такого же типа геометрии, т. е. используя линию для линии или окружность для окружности. Обратите внимание, что нельзя использовать замкнутые контуры, а ссылочная геометрия из других деталей в сборке не поддерживается.
