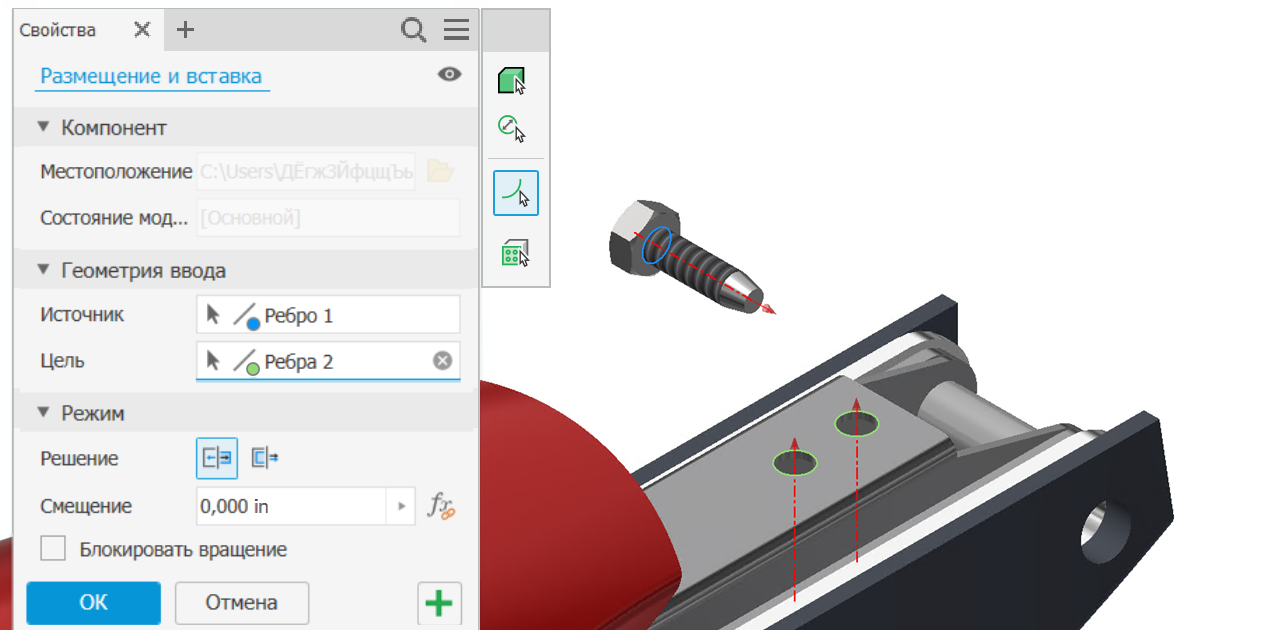

Команда «Размещение и вставка» для нескольких зависимостей

Для сборок новая команда Размещение и вставка добавлена в раскрывающееся меню Разместить. Больше не нужно вставлять компоненты по отдельности. При выборе целевой геометрии выбранный крепеж автоматически вставляется, размещается и на него накладывается зависимость, например, с определенным числом отверстий.

Найдите компонент, который требуется разместить, и выберите целевую геометрию. Можно выбрать несколько ребер одновременно. Обратите внимание, что в настоящее время можно выбирать только дуговые ребра.

Используйте фильтр для исключения целевых ребер, выходящих за пределы заданного размера.

Доступна кнопка «Начать с выбора компонента». Если этот параметр включен, следует выбирать компонент каждый раз перед выбором геометрии, чтобы он ограничивался только указанным компонентом.

Активируйте фильтр выбора граней и выберите грань, чтобы выбрать ребра, соответствующие требованиям. По умолчанию выбраны все дуговые ребра на грани. Этот фильтр можно использовать вместе с фильтром размеров, чтобы исключить дуговые ребра, которые не соответствуют требованиям к размеру.

Дополнительные сведения см. в разделе Размещение и вставка деталей.

Обмен идеями по Inventor

Улучшения состояния модели

Раскрытие делегированных состояний модели при разворачивании узла «Состояние модели»

Ранее при раскрытии папки «Состояние модели» все делегированные дочерние состояния были скрыты в узле развертывания, что затрудняло их поиск и требовало большего количества щелчков кнопкой мыши. Начиная с этого выпуска, при разворачивании папки «Состояние модели» все дочерние делегированные состояния также раскрываются и всегда отображаются.

Изменение цвета текста состояния модели на синий при редактировании

Раньше было сложно быстро определить по тексту, какие состояния модели редактируются. Теперь редактируемое состояние модели отображается синим цветом. Обратите внимание, что это изменение применяется только к состояниям модели и не влияет на параметрические компоненты, виды и положения.

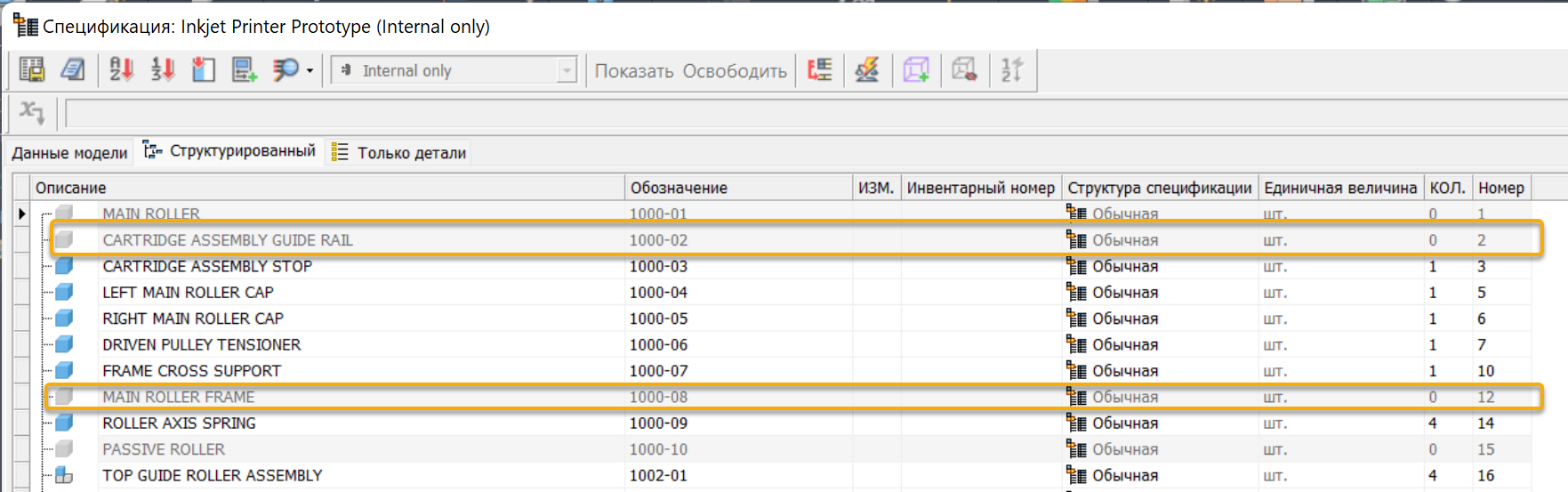

Стиль спецификации обновлен для отображения элементов с нулевым количеством

Стало проще различать элементы с нулевым количеством в спецификации. Для строк с нулевым количеством используется другой цвет фона.

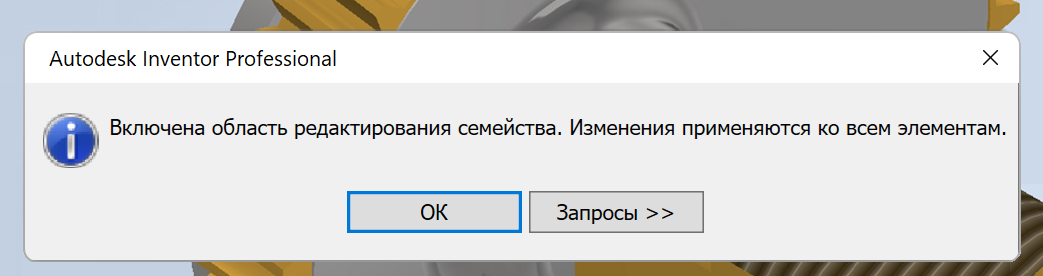

Удалено предупреждение при входе в семейство для состояний модели

Предупреждение, которое отображалось при переключении состояния модели на семейство, теперь удалено.
