Улучшенные процессы по работе с состояниями модели обеспечивают следующие возможности.

• Редактирование нескольких выбранных состояний модели
• Совместное использование или разрыв связей с общими спецификациями
• Редактирование в редакторе таблиц

Остальные улучшения перечислены ниже.

• Повышена надежность и точность активного состояния модели, области редактирования и полученных элементов.
• Улучшены элементы спецификации с нулевым количеством.
• Улучшены подсказки и значки для синих точек в обозревателе и карандашей для редактирования состояния модели.
• Улучшены функции делегирования и отмены делегирования для любого состояния модели.
• Улучшен выбор состояния модели при связывании параметров из файла.
• Улучшена метка состояний модели.

Улучшенный и упрощенный обозреватель

Состояния модели и именованные виды теперь сгруппированы в обозревателе в папке Видовые представления, которая теперь является первым элементом обозревателя и развернута по умолчанию. Для отключения автоматического развертывания перейдите в меню «Дополнительные параметры» > «Параметры отображения» > снимите флажок «Автоматически разворачивать папку представлений при открытии».

Структура папки отличается для деталей, сборок, параметрических деталей и параметрических сборок.

• Для сборок папка «Состояние модели» теперь перемещена в папку «Видовые представления» в качестве первой записи в обозревателе.
• Для параметрических сборок папка «Таблица» перемещена в папку «Видовые представления» в качестве первой записи в обозревателе.
• Для деталей в обозревателе имеется папка «Видовые представления» в качестве первой записи, а папки «Состояние модели» и «Именованный вид» перемещены в нее.
• Для параметрических деталей в обозревателе имеется папка «Видовые представления» в качестве первой записи, а папки «Таблица» и «Именованный вид» перемещены в нее.

Объединенное меню создания состояния модели

Все существующие операции создания состояния модели теперь сгруппированы в одном контекстном меню, доступном по щелчку правой кнопкой мыши пункта Новое состояние модели. Доступные параметры различаются для деталей и сборок. Для сборок добавлен новый параметр Новое состояние модели как дочернее для [основной элемент].

Следующие параметры доступны в контекстном меню:

• Новое состояние модели
• Дублировать [основной элемент]
• Новое состояние модели как дочернее для [основной элемент] (только для сборок)
• Новая упрощенная деталь
• Новая производная сборка
• Заменить существующей деталью

Редактор таблицы состояний модели

Для редактирования состояний модели больше не требуется Microsoft Excel. Теперь их можно изменить следующим способом.

• Выберите состояние модели в обозревателе, щелкните правой кнопкой мыши и выберите Редактировать таблицу. В таблице состояний модели внесите требуемые изменения.
• В обозревателе дважды щелкните индикатор синей точки.

Возможность делегирования и отмены делегирования для любого состояния модели

Теперь можно изменять вложенный набор состояний модели. Активное состояние модели отображается в редакторе свойств Inventor в проводнике Windows.

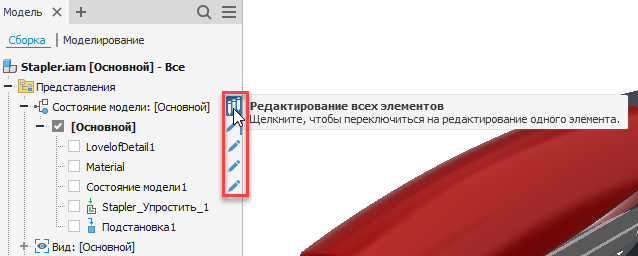

Добавлены векторные значки для синих точек в обозревателе и карандашей для состояния модели

Индикатор синей точки в обозревателе

В меню «гамбургер» добавлен новый параметр Скрыть индикатор синей точки для узла обозревателя экземпляра, отслеживание которого выполняется в таблицах состояний модели или параметрических деталей/сборок. Синие точки отображаются только на уровне экземпляра корневой сборки даже при контекстном редактировании. Наведите указатель на синюю точку, чтобы отобразить параметры текущих состояний модели.

Возможность выбрать состояние модели при связывании параметров из файла

Теперь при связывании параметров с помощью метода «Выбрать документ» можно указать конкретное состояние модели. В окне параметров можно задать, из какого состояния модели следует взять связанный параметр. Параметры между компонентами можно связать на основе состояний модели, а также параметрических деталей.

Улучшено поведение при открытии файла, для которого больше нет определенного состояния модели

Раньше, если недавно открытый файл отображался с определенным состоянием модели в списке последних файлов, в Inventor возникала ошибка базы данных и файл не открывался при удалении, переименовании или преобразовании этого состояния модели в параметрический компонент. Теперь файл можно открыть с тем же состоянием модели, если оно было переименовано или преобразовано в параметрический компонент (состояние модели будет удалено). Если состояние модели удалено, при открытии файла будет активно основное состояние модели.

Состояния модели в шаблоне

• В сборке создайте компонент на основе шаблона, содержащего состояния модели. Теперь эти состояния будут отображаться в новом компоненте.
• Понизьте уровень компонентов на основе шаблона, содержащего состояния модели. Теперь эти состояния будут отображаться в сборке с пониженным уровнем.
• Создайте деталь на основе шаблона, содержащего состояния модели. При вставке детали в целевую сборку, которая также содержит состояния модели, эти состояния будут отображаться как в детали, так и в целевой сборке.
• Создайте компоненты на основе шаблона, содержащего состояния модели, и вставьте их в целевую сборку, в которой также есть состояния модели. Эти состояния будут отображаться как в компонентах, так и в целевой сборке.
