Улучшенное взаимодействие с Revit
Сведения об улучшении взаимодействия.
Среда компонентов BIM
Среда компонентов BIM реструктурирована, и в нее добавлены новые команды.

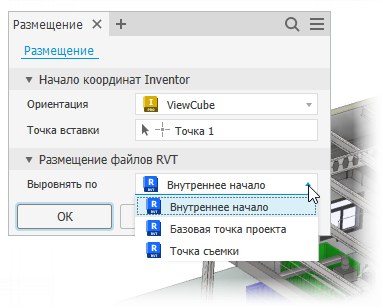

Добавлена панель «Система координат», на которой находятся команды ПСК и Размещение. С помощью команды Размещение можно выбрать ориентацию модели Inventor и точку вставки, которые будут выровнены по выбранному местоположению Revit в экспортированном файле RVT. Новая команда поддерживается в Revit версии 2023 или более поздней.
Примечание. Если вместе с предыдущей версией Inventor установлен компонент Revit Interoperability, может потребоваться обновить его до версии 2026.
Дополнительные сведения см. в разделе Задание ориентации и точки вставки с помощью команды «Размещение» для экспорта в файл RVT.
Специально для экспорта в RVT на ленту добавлена панель с новыми командами Включить свойства и Упрощение и экспорт. Включить свойства — отображение свойств, которые можно включить в экспорт, что обеспечивает больший контроль над содержимым, к которому вы предоставляете общий доступ. Можно выбирать среди пользовательских свойств Inventor, свойств экземпляра, стандартных свойств Inventor и свойств Factory, которые включены в документы. Если позже потребуется добавить свойства, используйте команду Изменить свойства в контекстном меню узла «Экспорт файлов Revit», а затем выберите команду Обновить для подтверждения изменений.
Примечание. Функция «Включить свойства» доступна для Revit 2025 и более поздних версий.
Дополнительные сведения см. в разделе Включение свойств в операции экспорта Revit.

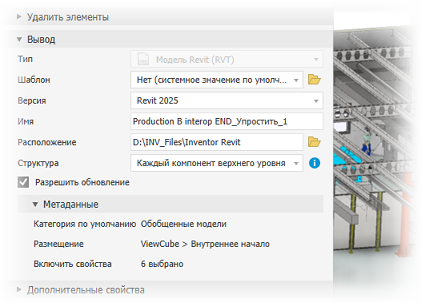

Команда Упрощение и экспорт применяется для экспорта в формат RVT и имеет параметры по умолчанию для использования при экспорте.
Дополнительные сведения см. в разделе Создание упрощенной детали на основе сборки.
Специально для экспорта в RFA на ленту добавлена панель с параметрами Разработать свойства (ранее — «Разработка составных частей»), Упростить подстановку и Экспорт составных частей.
Изменения в точках доступа для рабочих процессов упрощения
Точки доступа для задач упрощения обновлены с учетом изменений компонентов BIM.
Для стандартных сборок Inventor используются указанные далее точки доступа.
Для архитектурных проектов используются указанные далее точки доступа.
- Меню «Файл»
«Экспорт» Экспорт в RVT — вывод только в файлы RVT. - Вкладка «Среда» «Компоненты BIM» панель RVT Упрощение и экспорт — вывод только в файлы RVT.
- Вкладка «Среда» «Компоненты BIM» панель RFA Упростить подстановку — создание подстановки для сборки. Обычно используется в сочетании с командой «Экспорт составных компонентов».
- Меню «Файл»

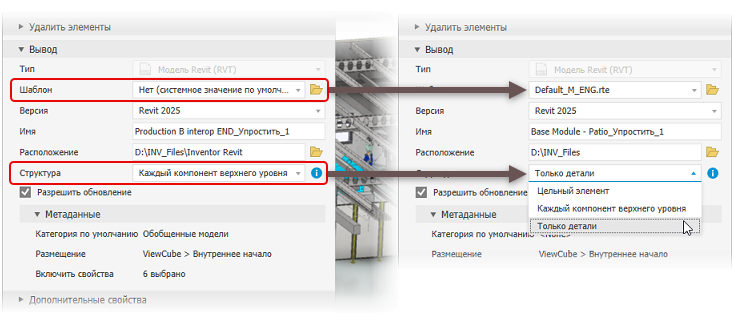

Упрощение: новые параметры шаблона и структуры для экспорта в формат RVT
На панель экспорта в RVT добавлен новый параметр структуры Только детали. Все видимые детали упрощенной сборки получают эквивалентный элемент Revit в экспортированном файле RVT. На панели отображаются метаданные для экспорта.
На панель экспорта в RVT добавлена возможность выбора шаблона Revit (RTE). Если указан шаблон Revit, версия шаблона (2024, 2025 и т. д.) определяет выходную версию экспорта. Можно использовать установленные шаблоны из Revit или Revit Interoperability либо свои пользовательские шаблоны.
Примечание. Дополнительные сведения см. в разделе Усовершенствования упрощения сборок.
Включение категорий Revit везде, где можно включить свойства Inventor
Категории Revit можно включать в спецификации, эскизы, 3DA, списки деталей, текст выносок, iLogic и т. д. — везде, где используются свойства Inventor.

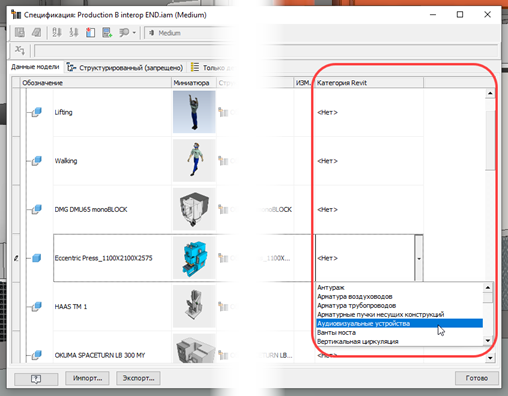

Например, в спецификации используйте селектор столбцов редактора спецификаций, чтобы добавить в таблицу категории Revit. В строке элемента в столбце категории Revit начните вводить текст, чтобы отобразить список категорий Revit. Выберите подходящий вариант. Если требуется назначить одну и ту же категорию нескольким элементам, просто скопируйте одно свойство, выберите несколько ячеек и вставьте его. Свойство будет обновлено во всех выбранных ячейках.
Дополнительные сведения см. в разделах Работа со спецификациями и Адаптация столбцов спецификации.
