Улучшенный пользовательский интерфейс

В этой версии Inventor интерфейс панели свойств применяется к различным командам для работы с листовым металлом. Изменение интерфейса панели свойств улучшает рабочие процессы создания и редактирования, обеспечивает доступ к эскизу с помощью узла иерархии и позволяет использовать наборы параметров.

Дополнительные сведения о панелях свойств и их использовании см. в разделе Панели «Свойства».

Фланец по контуру

Улучшения в рабочем процессе включают:

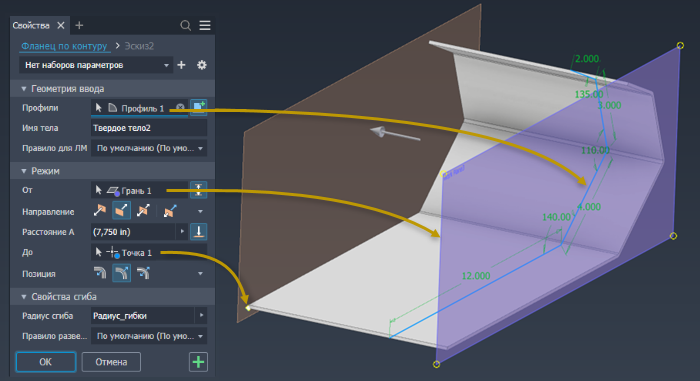

• Оптимизированные параметры первого элемента



• Нисходящий рабочий процесс, однако при необходимости его можно изменить для получения окончательного результата

• Элементы управления на одной панели со сворачиваемыми группами параметров

• Группы параметров отображаются только в случае необходимости или целесообразности

• Создание нового эскиза, если такие эскизы отсутствуют или не отображаются, и возвращение к команде по завершении построения эскиза

• Автоматический выбор профиля при наличии только одного допустимого профиля

• Доступ к эскизу и его редактирование из узла иерархии на панели свойств

• Переименование элементов или эскизов из узла иерархии на панели свойств

• Дополнительный параметр для сохранения эскиза видимым

  См. разделы Фланцы с отгибом в деталях листового металла и Создание фланца с отгибом из листового металла.

Угловое скругление

См. раздел Добавление углового скругления на грань листового металла.

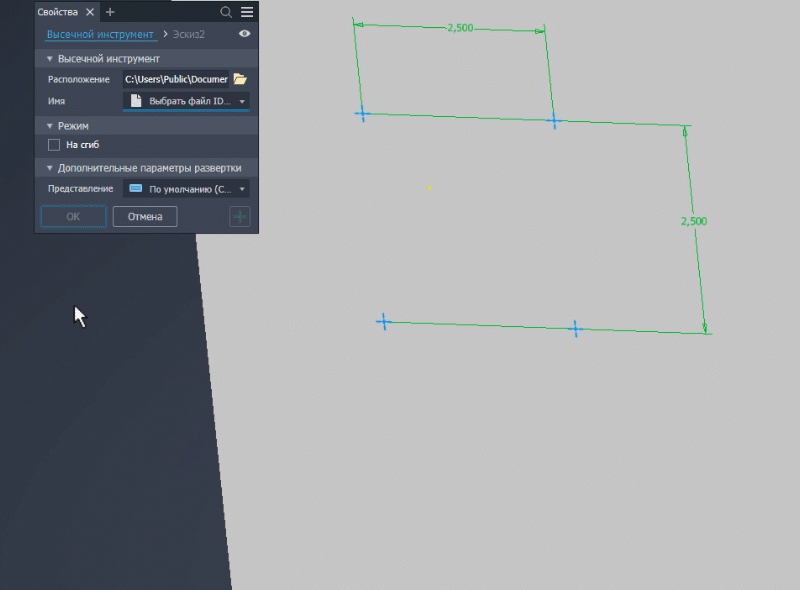

Высечной инструмент

Реализованы следующие улучшения:

• Просмотр высечного инструмента

• Смена высечного инструмента во время просмотра

• Обновление изменений параметра во время просмотра

  См. разделы Инструменты высечки для листового металла и Высечка формы в грани листового металла, а также новый раздел Создание высечного инструмента.
