Доступ

Точки доступа для задач упрощения обновлены с учетом изменений компонентов BIM.

• Для сборок Inventor, не связанных с архитектурой, используются указанные далее точки доступа.

  • Вкладка «Сборка»  панель «Упрощение»  Упростить
  • Обозреватель: узел «Состояние модели» «Новое состояние модели» Новая упрощенная деталь

• Для сборок, используемых в архитектурных проектах, используются указанные ниже точки доступа.

  • Меню «Файл»  «Экспорт»  Экспорт в RVT — вывод только в файлы RVT.
  • Вкладка «Среда» «Компоненты BIM» панель RVT Упрощение и экспорт — вывод только в файлы RVT.
  • Вкладка «Среда» «Компоненты BIM» панель RFA Упростить подстановку — создание подстановки для сборки. Обычно используется в сочетании с командой «Экспорт составных компонентов».

Параметр «Шаблон»

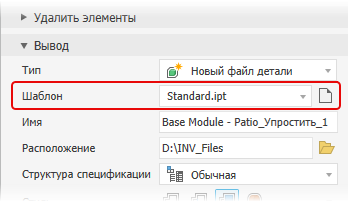

• На панель упрощения добавлено поле выбора «Шаблон». Можно использовать установленные или пользовательские шаблоны.



  • Для стандартных сборок Inventor выберите вкладку «Сборка» панель «Упрощение» Упростить. По умолчанию используется путь к стандартным шаблонам моделей Inventor. Можно выбрать и применить пользовательские шаблоны.

  • Стандартные шаблоны моделей Inventor используются для команды «Упростить подстановку» с целью экспорта в формат RFA.

  • Для вывода в архитектурном проекте (RVT) добавлена новая точка доступа к команде «Упростить». Дополнительные сведения см. в разделе Улучшенное взаимодействие с Revit
