Доступ к команде «Упростить» теперь можно получить в среде работы с деталями, выбрав вкладку «3D-модель» панель «Упрощение».

Используйте эту команду, чтобы упростить деталь путем удаления элементов и исключения тел. Запустите команду, чтобы уточнить параметры, определяющие упрощенную модель. После настройки в обозревателе создается элемент упрощения.

Наборы параметров можно синхронизировать между панелями упрощения детали и сборки.

Доступно четыре варианта замены компонентов простыми формами.

• Нет: при упрощении не используются оболочки.

• Деталь целиком: создание оболочки для всей детали. Результат будет неточным и обычно используется для разработки области закрытого доступа в проекте. При выборе этого параметра группы компонентов и элементов будут скрыты.

• Каждое тело: каждое тело создается в виде отдельной оболочки.

• Выбранные тела: выбранные тела будут заменены оболочками.

Кроме того, можно выбрать Исключить тела выбрав тела для исключения из упрощенной детали, и Удалить элементы, чтобы удалить такие элементы, как отверстия, сопряжения, фаски, для более специфичного упрощения детали. Для удаления элементов в разделе «Удалить элементы» используется технология распознавания форм (ASM), что делает функцию эффективной при работе с импортированной геометрией. Благодаря этому можно с легкостью удалять элементы при работе с моделями в Inventor.

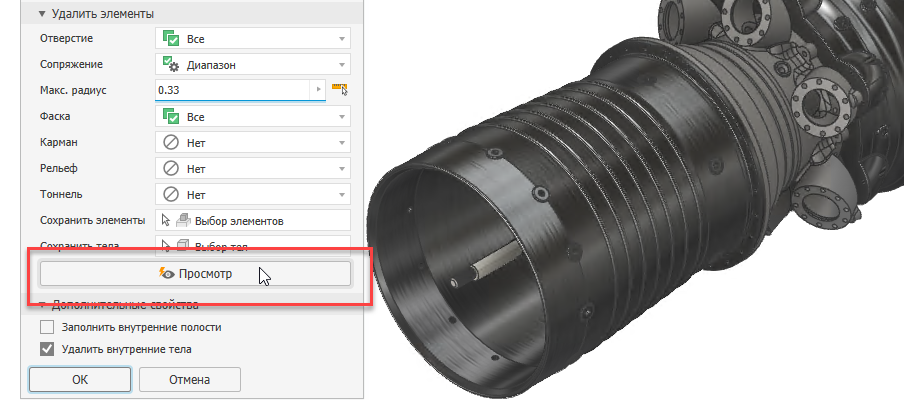

Образец для просмотра

При выборе удаления любого элемента в конце раздела Удалить элементы доступна кнопка Просмотр. Используйте его для просмотра удаленных элементов в сцене. При внесении любых изменений просмотр будет отменен, и кнопка Просмотр будет снова активирована.

В зависимости от цветовой схемы Inventor просмотр отображается в разных цветах.

• Просмотр вставки: цвет, где добавляется материал.

• Просмотр разреза: цвет, где удаляется материал.

• Просмотр пересечения: для сохраненных элементов или тел.

Теперь в области просмотра отображается размер оболочки для типа замены «Вся деталь». Соответствующие параметры добавлены в группу «Параметры модели» в диалоговом окне «Параметры» (только для чтения). При выборе другого типа оболочки для существующих параметров задается значение «0», и создается новый набор соответствующих параметров. Параметры удаляются при удалении последнего элемента упрощения.

Дополнительные сведения см. в разделе Создание упрощенной детали на основе сборки.
