Интеграция с AIT

В этой версии Inventor представлено новое решение ATF, позволяющее повысить производительность транслятора и сохранить согласованность с исходным продуктом. Затрагиваемые рабочие процессы и форматы файлов приведены далее.

• Импорт:

  • Catia V4
  • Catia V5
  • NX
  • SolidEdge
  • Solidworks

• Экспорт:

  • Catia V5

Версии файлов, на которые влияет новое решение ATF приведены далее.

Формат	Версия для чтения	Версия для записи
CatiaV4
CatiaV5	От R10 до V5-6R2024 (R34)	R14, R19, R20, R21, от V5-6R2012 до V5-6R2024
NX	От Unigraphics V10 до NX 11, 12, NX 1847, 1872, 1899, 1926, 1953, 1980, 2007, 2206, 2212, 2306, 2312, 2406 Series	NX 5, 1980, 2212
SolidEdge	10–2019, 2020, 2021, 2022, 2023, 2024
Solidworks	2006–2024

Экспорт в формат IFC 4x3

При использовании рабочих процессов экспорта в формат RVT или RFA можно экспортировать файлы IFC 4x3. Дополнительные сведения см. в разделе Экспорт модели в RVT (формат Revit), а также в разделе Экспорт составных частей для RFA.

Дополнительные сведения об IFC для Inventor см. в разделах Файлы IFC для Inventor и Импорт данных IFC в качестве модели AnyCAD.

Обмен идеями по Inventor

Обмен идеями по Inventor

Информация о производстве изделия (PMI)

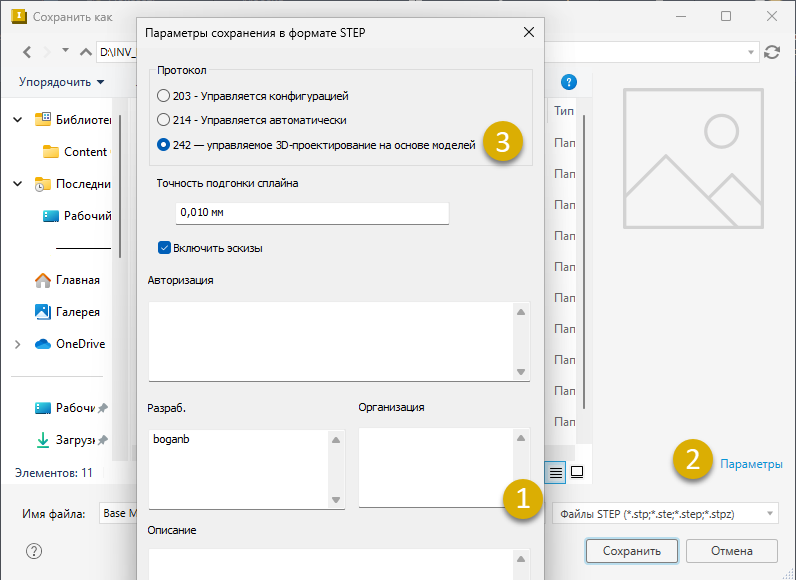

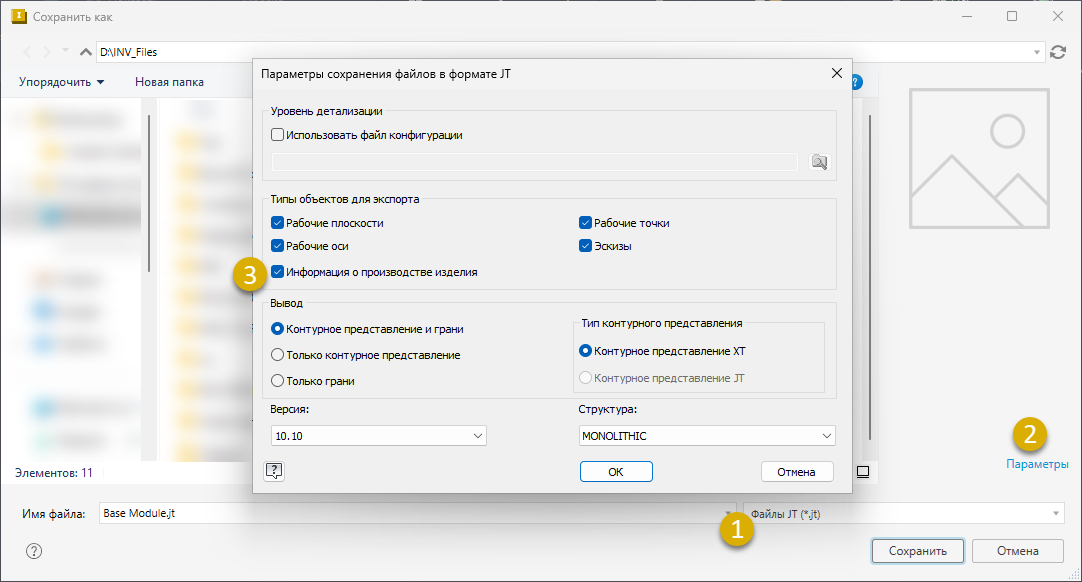

PMI можно включить при экспорте сборок верхнего уровня в форматы JT и STEP.

• Формат JT.

• Формат STEP
