Свойства аннотации и метки вида
В этой версии Inventor добавлены новые свойства метки вида, а также изменены метка вида по умолчанию и аннотация вида по умолчанию для нескольких видов.
Усовершенствования включают следующие возможности.
Изменены метка и аннотация вида по умолчанию для следующего:
- Дополнительный вид
- Сечение
- Выносной элемент
Существующий список свойств метки вида был расширен. Добавлены следующие элементы:
- ЗОНА РОДИТЕЛЬСКОГО ЛИСТА — зона листа на родительском виде;
- ИМЯ ЛИСТА ВИДА — имя листа данного вида;
- НОМЕР ЛИСТА ВИДА — номер листа данного вида;
- ЗОНА ЛИСТА ВИДА — зона листа данного вида.

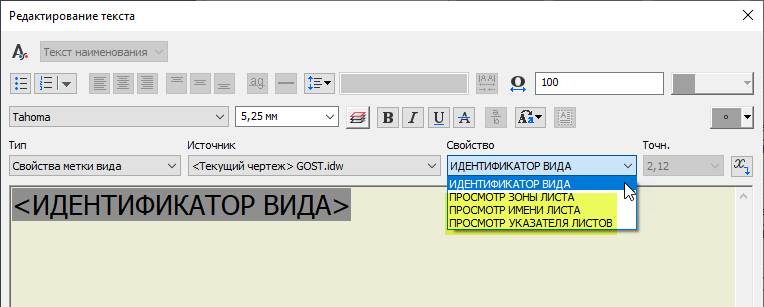

Теперь эти аннотации доступны в диалоговом окне Форматирование текста для родительского вида.
Обновление настроек вида в стандартном стиле
Вкладка Настройки вида в редакторе стилей была переработана в отношении дополнительных видов, выносных элементов и сечений. Были внесены указанные далее изменения.
Изменены стандартные метка и аннотация вида.
Обновлены значения по умолчанию меток и аннотаций видов для всех стандартов, кроме ГОСТ.
Стандартные значения меток вида (по умолчанию ANSI):
Стандартные значения аннотаций вида (по умолчанию ANSI):
Если родительский и дочерний виды существуют на одном листе, то их значения имени и индекса листа не отображаются.
Дополнительные сведения см. в разделах Добавление обозначения перехода и Редактор стилей и стандартов — справка по стилям обозначений переходов.
