Сохранение текущего состояния кривой в чертеже

Параметр контекстного меню «Сохранить текущее состояние» позволяет сохранить код iLogic и создать объект GeometryIntent для кривой в чертеже. Объект GeometryIntent предназначен для кривой в чертеже на виде чертежа.

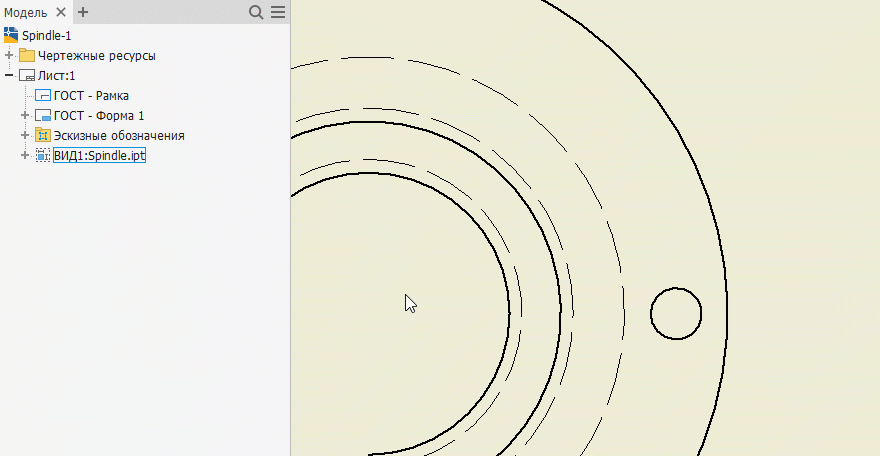

1. В файле чертежа (IDW) щелкните кривую в чертеже правой кнопкой мыши и выберите iLogic  «Сохранить текущее состояние».

2. Код отобразится в обозревателе «Буфер обмена для кода».

   Примечание. Если элемент не закреплен, его можно перетащить в основной обозреватель.



3. В буфере обмена для кода отображается содержимое внутреннего обозревателя, которое обновляется при создании кода. По завершении откройте редактор правил iLogic и вставьте содержимое в новое правило.

4. Для очистки буфера обмена от выбранных элементов нажмите «Очистить буфер обмена».
