Создание правил для добавления зависимостей непосредственно на грани и ребра

Сначала необходимо присвоить имя грани или ребру, а затем создать правило, которое добавляет зависимости к граням или ребрам с этими именами.

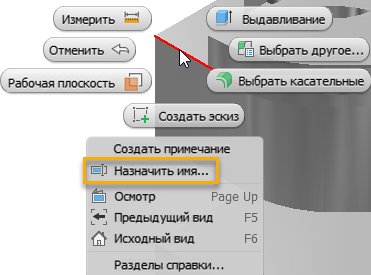

В файле детали щелкните правой кнопкой мыши геометрию, которая имеет или будет иметь зависимость с другой деталью, и выберите назначение имени.
Введите имя геометрии с зависимостями, чтобы облегчить ее поиск в редакторе правил.

Назначенное имя отображается на вкладке «Геометрия» в обозревателе iLogic и на геометрии в графическом окне (только в файле детали).

Совет. Включать и отключать отображение назначенного имени в графическом окне можно с помощью команды «Показать/Скрыть метку» в контекстном меню.

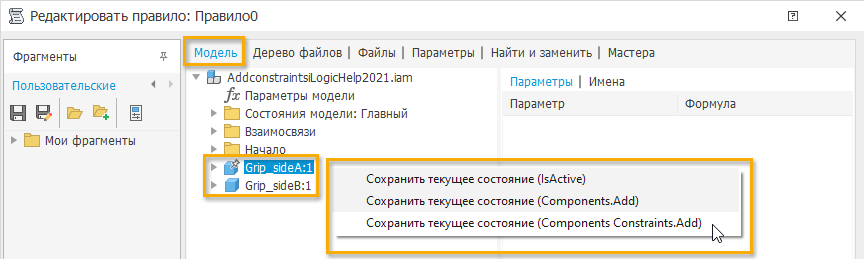

В диалоговом окне «Редактировать правило» файла сборки на вкладке «Модель» выберите несколько деталей, щелкните правой кнопкой мыши, а затем из контекстного меню выберите Capture.Current.State (Components Constraints.Add).

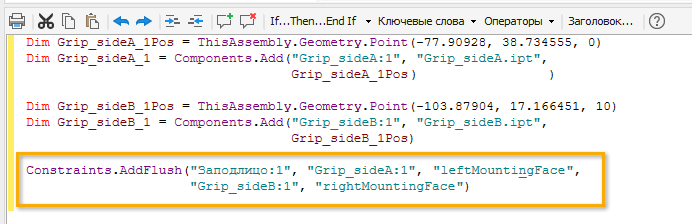

В редакторе правил отобразится новое правило. Зависимость создается заново при каждом запуске правила.

Примечание. Если в файле детали имя геометрии не назначено, редактор правил присваивает ей стандартное имя.

Примечание. Связи между назначенным именем и редактором правил нет. Если изменить имя в файле детали, потребуется заново создать правило или вручную изменить назначенное имя в редакторе правил.
