При запуске рабочего процесса инструментарий AutoCAD Map 3D перечисляет файлы SDF в указанной папке. Затем он создает группу в Диспетчере отображения, в которую будут добавляться создаваемые слои. Выполняется подключение к файлам SDF в указанной папке. Для каждого чертежа в указанной папке устанавливается подключение, добавляется слой в Диспетчер отображения, а слои перемещаются в новую группу.
Текущая карта сохраняется как файл DWG (при этом все элементы преобразуются в объекты чертежа). Затем каждый слой Диспетчера отображения сохраняется в файл LAYER, который можно использовать совместно с другими пользователями инструментарий AutoCAD Map 3D или загрузить в Autodesk Infrastructure Map Server.
В этом упражнении используется рабочий процесс, который был изменен в упражнении 2 «Автоматизация команд AutoCAD».
- Откройте рабочий процесс, рассматриваемый в упражнении 2 «Автоматизация команд AutoCAD», в AutoCAD Map 3D (если он еще не открыт).
- В списке на вкладке «Сервис» панели «Рабочий процесс» выберите созданный рабочий процесс.
- Нажмите кнопку
.
В диалоговом окне «Журнал состояния рабочего процесса» указывается, удалось ли выполнить действие.

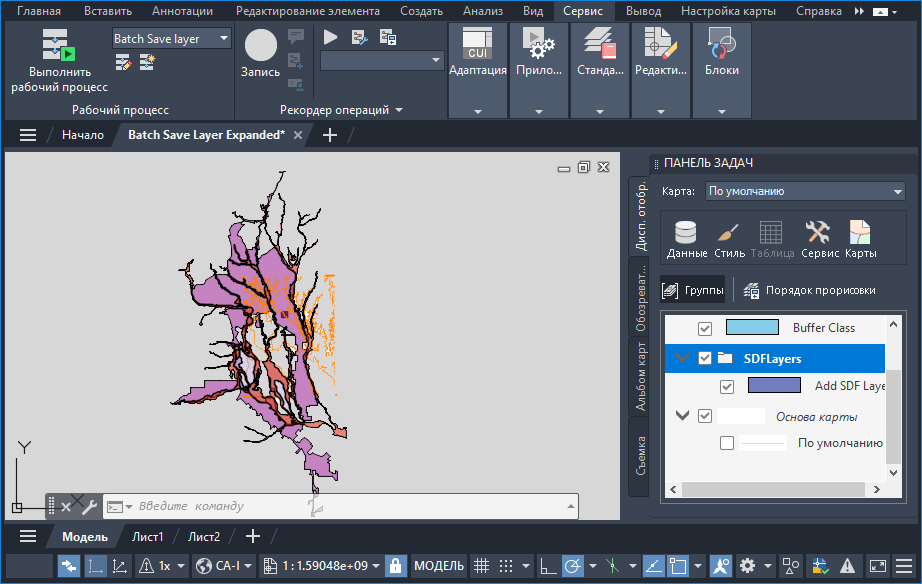

Слои добавляются на карту, а также в новую группу Диспетчера отображения. Появляется запрос имени и местоположения для файла DWG. Файлы LAYER сохраняются в расположение, указанное в действии.
Этап работы
Слои добавлены на карту и сохранены в созданной группе.
