Упражнение 1. Автоматизация группировки слоев

Рабочий процесс позволяет автоматизировать выполнение набора процессов. Параметры для процессов можно задать предварительно или заполнить их непосредственно перед запуском рабочего процесса.

В этом уроке выполняется редактирование встроенного рабочего процесса, в котором слои создаются в Диспетчере отображения из папки с файлами SDF и сохраняются в файлы LAYER. Необходимо создать группу, а затем переместить в нее слои.

Редактирование рабочего процесса

1. Создайте карту в инструментарий AutoCAD Map 3D.
   • Выберите «Создать» «Чертеж».
   • Выберите шаблон map2d.dwt и нажмите «Открыть».
2. Откройте пример рабочего процесса.
   • Выберите вкладку «Сервис» панель «Рабочий процесс» раскрывающийся список «Открыть рабочий процесс из файла».
   • Перейдите к файлу примера рабочего процесса для данного учебного пособия. Откройте файл Batch Save Layer.xaml.
   • Щелкните («Редактировать»).

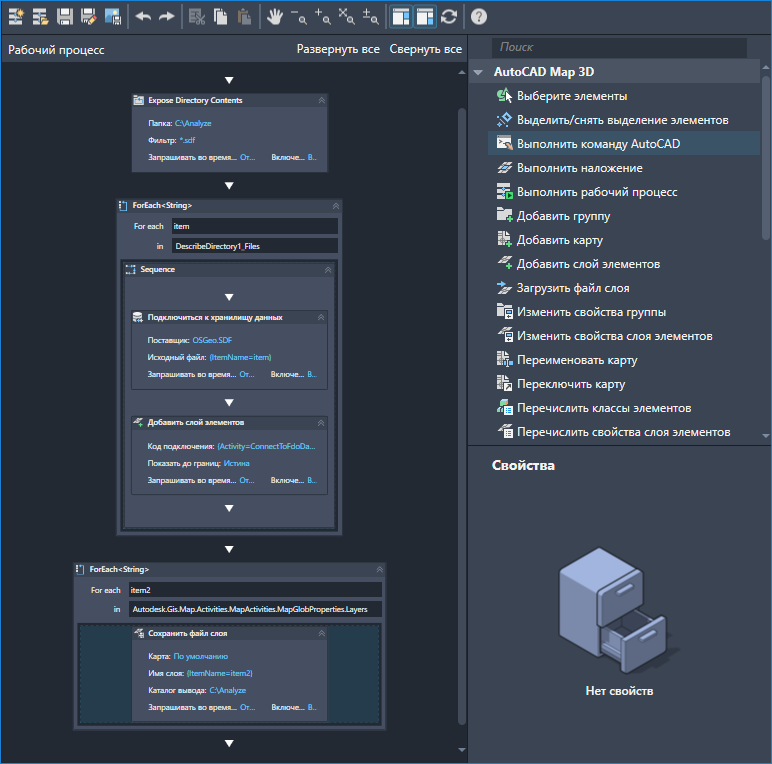

3. В диалоговом окне «Разработчик рабочего процесса» окно инструментарий AutoCAD Map 3D на панели действий справа должно быть развернуто.


   Разверните панель действий инструментарий AutoCAD Map 3D справа. Нажмите , чтобы просмотреть все действия одновременно.

4. Дважды щелкните действие «Показать содержимое папки», чтобы открыть редактор ввода.

   Это действие выполняет поиск указанной папки для файлов на базе заданного фильтра, в данном случае это папка для всех файлов SDF.

5. Укажите папку, содержащую файлы SDF.

   Выберите папку, содержащую два или три файла SDF. Если нет папки с файлами SDF, создайте ее, используя образцы файлов SDF, предоставленные вместе с учебными пособиями.

6. Перетащите действие «Добавить группу» с панели действий и поместите его прямо перед действием «Повторить добавление слоев». (Так как нужна только одна группа, это действие можно поместить за пределами действия «Повторить добавление слоев».)

   Действие «Повторить добавление слоев» относится к типу «Для каждого» и повторяется для каждого из выбранных элементов. Действия такого типа находятся в наборе инструментов «Утилита».

   В данном случае действие «Для каждого» переименовано с использованием описательного названия «Повторить добавление слоев». Это действие анализирует каждый файл SDF в папке, указанной при выполнении действия «Показать содержимое папки». Для каждого повтора выполняется подключение к файлу SDF и добавление слоя элементов в Диспетчер отображения.

   Новое действие «Добавить группу» создает группу для новых слоев. Так как действие «Повторить добавление слоев» добавляет слои в группу, ее необходимо создать до начала цикла добавления.

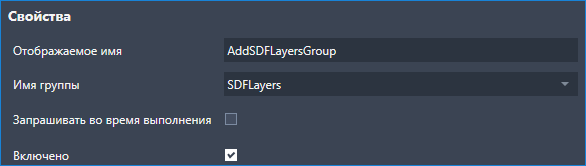

7. Дважды щелкните новое действие «Добавить группу», чтобы открыть его в редакторе ввода. Установите следующие параметры, а затем нажмите кнопку "ОК".
   • Присвойте новой группе имя SDFLayers.
   • В области "Показать дополнительные параметры" присвойте действию имя "Добавить группу слоев SDF".


   Перетащите действие «Добавить группу» и поместите ее прямо над действием «Повторить добавление слоев», а затем измените его параметры.

8. Разверните действие «Повторить добавление слоев», щелкнув значок «+».
9. Перетащите действие «Изменить свойства слоя элементов» с панели действий и поместите его внутри действия «Повторить добавление слоев» под действием «Создать слой».

   Так как требуется изменить свойство «Группа» для каждого добавляемого слоя, поместите это действие внутри действия типа «Для каждого» с именем «Повторить добавление слоев».

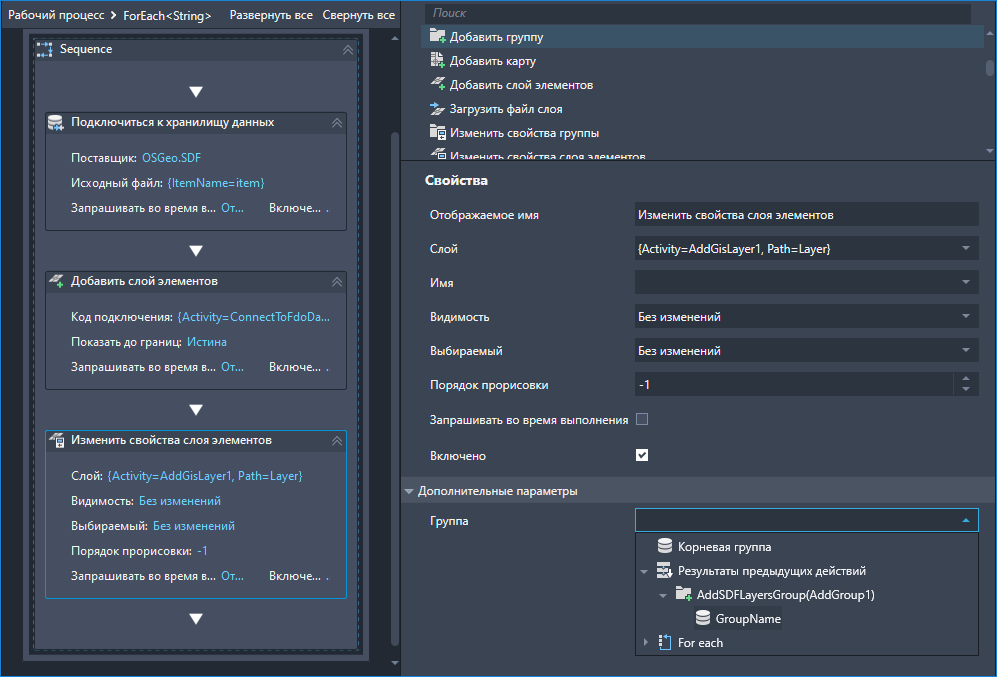

10. Дважды щелкните новое действие "Изменить свойства слоя элементов". Установите следующие параметры и нажмите кнопку "ОК".
    • В поле «Слой» выберите вывод действия «Создать слой».

      Выбор вывода предыдущего действия «связывает» текущее действие с предыдущим. Результат предыдущего действия еще не существует на текущей карте. Такое связывание позволяет указать файл, который будет создан в ходе выполнения рабочего процесса.

      Нажмите стрелку вниз рядом с полем «Слой» в области «Результаты предыдущих действий», разверните действие «Создать слой» и выберите «Слой».

    • В поле «Группа» выберите вывод действия «Добавить группу SDFLayers».

      Разверните раздел «Показать дополнительные параметры». Нажмите стрелку вниз рядом с полем «Группа» в области «Результаты предыдущих действий», разверните действие «Добавить группу SDFLayers» и выберите «Группа».



      Перетащите действие «Изменить свойства слоя элементов» внутрь действия «Повторить добавление слоев» и поместите его сразу после действия «Создать слой». Измените его параметры, чтобы указать изменяемые слои и задать группу для слоев.

    • Измените отображаемое имя для действия на "Добавить слои в группу SDF".
11. Сохраните измененный рабочий процесс с новым именем.
    • Чтобы не менять настроенный рабочий процесс, используйте вместо команды «Сохранить» команду «Сохранить как».
    • Укажите местоположение и имя для рабочего процесса. Присвойте новому рабочему процессу имя «Расширенное пакетное сохранение слоев».
    • Нажмите кнопку "Сохранить".

Для продолжения работы с этим учебным пособием перейдите к разделу Упражнение 2. Автоматизация команд AutoCAD.
