Вкладка «Определение типа элемента - Балка»

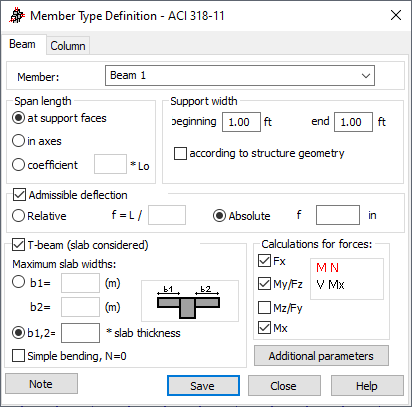

Диалоговое окно на рисунке ниже позволяет определять параметры железобетонной балки.

Доступ

• Нажмите Проект «Теоретическая арматура балок и колонн: параметры» Параметры норм, чтобы открыть диалоговое окно «Ж/б элементы», а затем нажмите .
• Нажмите («Ж/б элементы»), чтобы открыть диалоговое окно «Ж/б элементы», а затем щелкните .

Элементы диалогового окна

Элемент

Отображение имени выбранного типа элемента. Имя по умолчанию: «Балка» со свободным первым номером. Пользователь также может ввести иное имя в этом поле.

Длина пролета

Содержит параметры, которые позволяют определить расчетную длину балки. Имеются следующие способы задания длины колонны:

• В опорных поверхностях: расстояние между опорными поверхностями будет рассматриваться как расчетная длина.
• В осях: расчетная длина принимается как длина балки.
• Коэффициент и введенное значение: длина рассчитывается как расстояние между опорами, умноженное на введенное здесь значение. Например, если указано значение 0,25, то расчетное значение составит четверть длины, указанной для лицевой поверхности опор. L ₀ обозначает длину балки между узлами;

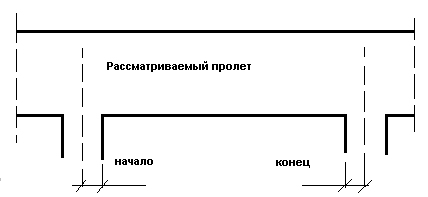

Ширина опоры

Содержит параметры, определяющие ширину опор. Ширина опоры может быть задана двумя способами:

• вручную —для определения ширины опоры вручную нужно ввести необходимые значения в поля «Начало» и «Конец»;
• Согласно геометрии конструкции

  Если данные, касающиеся геометрии опоры, должны быть взяты непосредственно из модели конструкции, необходимо выбрать параметр Согласно геометрии конструкции. В этом случае размеры опоры вычисляются на основе проекции размеров опорного элемента на ось балки.



Допустимый прогиб

Позволяет определить максимальный допускаемый прогиб, вычисленный в соответствии с требованиями норм для ж/б балок. Его можно определить двумя способами:

• реальный прогиб – определяется непосредственно значение прогиба;
• относительный прогиб – прогиб определяется по отношению к длине стержня (например, L/200).

  Если допускаемое значение превышено, на экране появятся таблицы результатов расчета.

  Прим.: Оно не является необходимым для определения значения допустимого отклонения.

Балка таврового сечения (с учетом плиты)

Этот параметр позволяет проектировать железобетонные балки, определенные как прямоугольные под плитой, как балки таврового сечения (балки, рассматриваемые как единое целое с плитами). Если выбрана балка таврового сечения (с учетом плиты), то активен проект балки таврового сечения.

Этот параметр влияет на определение поперечного сечения и на внутренние силы.

Поля редактирования B1 и B2 становятся доступными и можно задавать здесь значение максимальной ширины расчетной плиты. Их можно определить как произведение толщины плиты. Значение b1 соответствует плите, расположенной в части элемента Y+, тогда как b2 — в левой части Y. Если балка размещается на кромке балки, то подходящая ширина полки уменьшается до нуля. Никакие другие геометрические ограничения при определении поперечного сечения не учитываются.

Создание балки в плите имеет смысл, если элемент лежит в плоскости плиты (смещение для балки может быть определено дополнительно). Если элемент не лежит в плоскости плиты, то принимается, что расчетная ширина плиты равна нулю. Поскольку балки рассматриваются при расчете Ж/Б элементов как простой изгиб или изгиб с осевым усилием, при расчете Ж/Б элементов используется симметричное поперечное сечение. Сумма двух симметричных полок равна сумме действительной ширины полки от конструкции. Поперечное сечение основано на поперечном сечении стержня, поперечном сечении пластины (толщине) и расстоянии между центром тяжести (ЦТ) между этими двумя поперечными сечениями. Если смещений не существует, то ЦТ находятся в одной точке и полки находятся в центре сечения (больше похоже на поперечное сечение, чем на тавровое сечение). Для создания действительного таврового сечения смещения должны быть равны половине расстояния от вершины до центра тяжести стержня, уменьшенного на половину толщины перекрытия.

Внутренние усилия стержней изменяются под действием усилий плит из КЭ. Описание процедуры представлено в разделе справки Расчеты железобетонных тавровых балок с учетом плиты. Поскольку расчет внутренних усилий основан на КЭ, интегрирование по площади (ширина полки) учитывает реальную геометрию плиты, включая ребра и отверстия.

В этом алгоритме также используется параметр «Простой изгиб, N=0». Если выбран «Простой изгиб N=0», программа автоматически пытается найти ширину полки, где сумма мембранных сил уравновешивает продольные усилия в балке, обычно создаваемые смещениями. Продольные усилия в конечном тавровом сечении сводятся к нулю или близки к нулю за счет нарастания моментов. Этот принцип полезен, когда балка будет проектироваться как простой изогнутый элемент.

Прим.: Тавровые балки (балки с плитами) может быть задана двух типов: 3D-оболочкой и плитой. Другие типы конструкции недоступны. Результаты расчетов железобетонной плиты, в которой учитывается тавровая плита (балка учитывается вместе с железобетонной плитой как одно целое), можно просмотреть в диалоговом окне «Карты для стержней» (вкладка «Проект») и в таблице внутренних усилий. Железобетонные тавровые балки могут также проектироваться в модуле «Ж/б балки».

Расчет сил

Железобетонные балки могут быть запроектированы для выбранного набора усилий:

• продольное усилие Fx;
• изгибающий момент и перерезывающее усилие My / Fz;
• изгибающий момент и перерезывающее усилие Mz / Fy
• крутящий момент Mx.

В нижней части диалогового окна находятся следующие кнопки.

• Дополнительные параметры: просмотр всех норм, связанных с расчетом прогиба (для предельного состояния пригодности к нормальной эксплуатации). Откроется диалоговое окно Дополнительные параметры.
• Пояснение: щелкните для отображения пояснительной записки.
• Сохранить: добавление типа элемента с выбранным именем и параметрами к списку предварительно определенных типов ж/б элементов.
