Выбор схемы продольного изгиба колонны

Опция «Схема продольного изгиба» позволяет задать параметры продольного изгиба для проектируемой колонны. Опция доступна:

• на панели инструментов путем выбора значка «Схема продольного изгиба» ;
• в меню путем выбора параметра «Железобетонный элемент/Схема продольного изгиба».

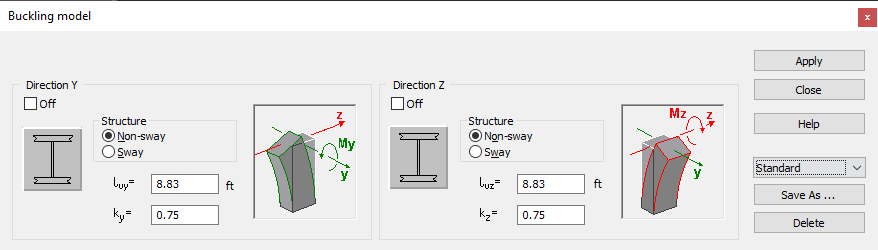

Когда вариант будет выбран, появится диалоговое окно, показанное ниже.

Диалоговое окно используется:

• для выбора схемы продольного изгиба (расчетной длины) для направлений Y и Z (т. е. модели продольного изгиба в направлении, которое вызывает увеличение моментов My и Mz; это показано на рисунке ниже):

  Ly, Lz — длины колонн: расстояния, измеряемые между идеализированными точками, получающимися в результате пересечения колонны с другими элементами в расчетной модели, рассчитываются на основании высотных размеров колонны и принятой модели продольного изгиба. ПРИМЕЧАНИЕ: Если колонна была загружена из модели конструкции Robot, то принимается теоретическая длина колонны (т. е. длина элемента между узлами).

  Loy, Loz – расчетная длина колонны, получающаяся из принятой модели продольного изгиба и типа конструкции (Loy = ky * Ly, Loz = kz * Lz);

• для выбора типа конструкции, содержащего колонну (свободная/не свободная);
• для определения высоты конструкции и количества вертикальных элементов (параметр норм EC2).
• для исключения учета продольного изгиба в выбранном направлении; если опция Направление по Y или Z выключена, то это означает, что в данном направлении колонна будет рассмотрена как короткая,а критическая сила (если она рассчитывается для данных норм) не будет учитываться как предел текучести.

Прим.: Если для данного направления не учитывается продольный изгиб, то длина колонны в этом направлении имеет значение. Она используется, например, для расчета не планируемых эксцентриситетов.

Программа позволяет сохранять определенные параметры модели продольного изгиба а форме набора параметров, а затем использовать это для более быстрого создания модели продольного изгиба в следующих элементах конструкции. Для сохранения набора параметров (или изменения предварительно определенного стандартного набора), после настройки выбранных параметров модели необходимо нажать на кнопку «Сохранить» как в представленном выше диалоговом окне и указать имя нового набора. Набор будет добавлен к списку моделей продольного изгиба. Для удаления набора из списка его выбирают в доступном списке и нажимают кнопку «Удалить».

Прим.: Рекомендуется определить набор параметров с новым именем, отличным от набора «Стандартный» по умолчанию. Расчетные длины колонны Ly, Lz приняты соответствующим образом для каждого элемента. Поэтому набор «Стандартный» изменяется программой и не отображается в Инспекторе, поскольку используется для расчетов для данной колонны.

Интерпретация направлений продольного изгиба (показанная на примере «Направление по Y»).

Описание «Направление по Y» соответствует прогибу в направлении, который вызывает увеличение момента My (вокруг оси Y), другими словами, оно относится к прогибу колонны от вертикальной плоскости XY. Таким образом, для направления Y учитывается эксцентриситет в направлении оси Z. Это схематично показано на изображении ниже.

Прим.: Если колонна, загруженная в модуль расчета железобетона из модели конструкции, учитывается, то направления, принятые в модуле арматуры железобетонной колонны, соответствуют направлениям локальной системы стержня в конструкции.

Диалоговое окно состоит из трех основных частей:

• Общая высота конструкции — поле выбора высоты конструкции. Значение по умолчанию в четыре раза больше высоты столбца, но его можно изменить. Если размеры колонны меняются, то значение по умолчанию меняется соответственно выбранному полю ( одинаковые параметры для обоих направлений: Y и Z).
• Два поля: «Направление по Y» и «Направление по Z».

Прим.: Изменение любого параметра в этом диалоговом окне и его последующее подтверждение нажатием кнопки «ОК» приводит к потере результатов предыдущих расчетов (если такие имелись) и к закрытию соответствующих диалоговых окон (если окна были открыты).

Поля «Направление по Y» и «Направление по Z» принадлежат к одному типу опций - отдельно для направлений Y и Z. Описание механизма опции будет основан на примере опции «Направление по Y». Значок, соответствующий модели продольного изгиба относительно оси Y, расположена в левой части этого поля. Если этот значок выбран, будет открыто дополнительное диалоговое окно, в котором можно выбрать требуемую схему продольного изгиба (Выбор схемы продольного изгиба). После открытия диалогового окна «Схема продольного изгиба» значок будет соответствовать текущей выбранной модели. После изменения модели на новую модель значения Ly и Ly / Lo будут установлены по умолчанию в соответствии с текущими размерами колонны. Если величина коэффициента расчетной длины вводится вручную, то значок, представляющий модель продольного изгиба, будет заменен на значок, указывающий на величину, заданную пользователем.
