Параметры сейсмического расчета (канадские нормы NBC 2020 — статические)

Параметры упрощенного сейсмического расчета по методу эквивалентной боковой силы зависят от сейсмических норм и метода определения значений основных периодов в диалоговом окне Сейсмический расчет.

В каждом направлении независимо друг от друга можно определить следующие типы конструкции:

• жесткие рамы;
• соединенные стены;
• другие рамы (другие рамы с сопротивлением);
• другие конструкции (другие системы);
• ж/б рамы (бетонные рамы с сопротивлением);
• стальные рамы (стальные рамы с сопротивлением);
• системы «Стена — рама»;
• стены.

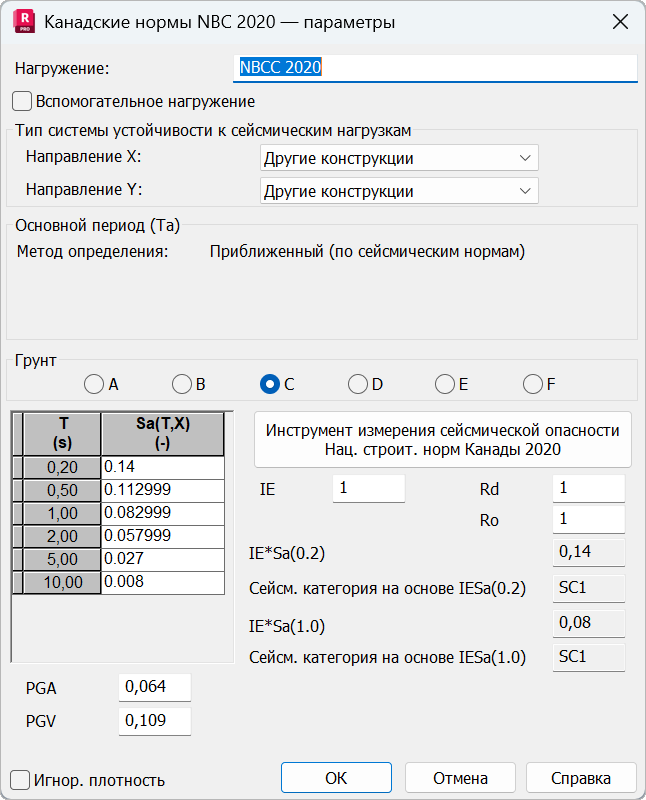

Приближенный метод

Основной период (T_a) зависит от типа конструкции и приведенной высоты (h_n). Он рассчитывается согласно пункту 4.1.8.11.3.

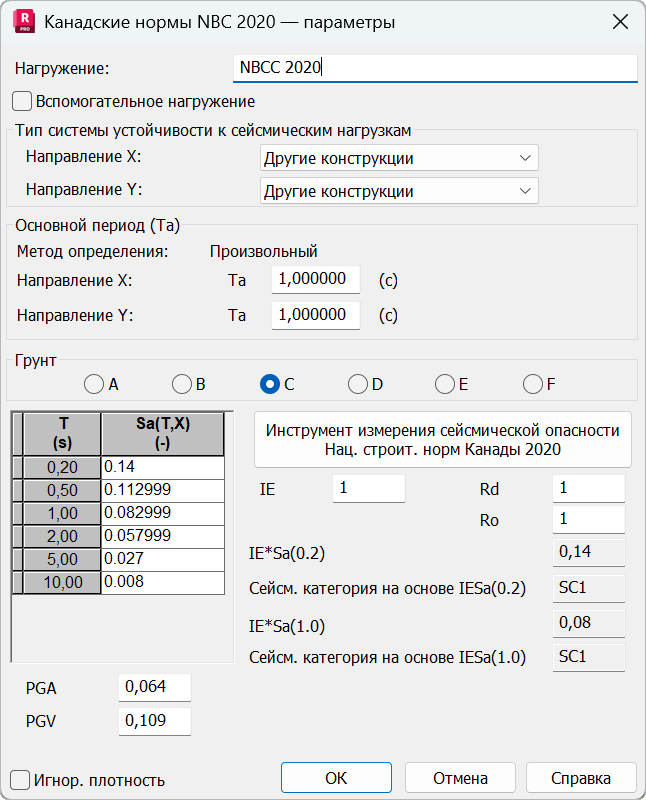

Произвольный метод

Основной период (T_a) может быть задан пользователем в обоих глобальных направлениях X и Y. Ограничения к пользовательским значениям не применяются.

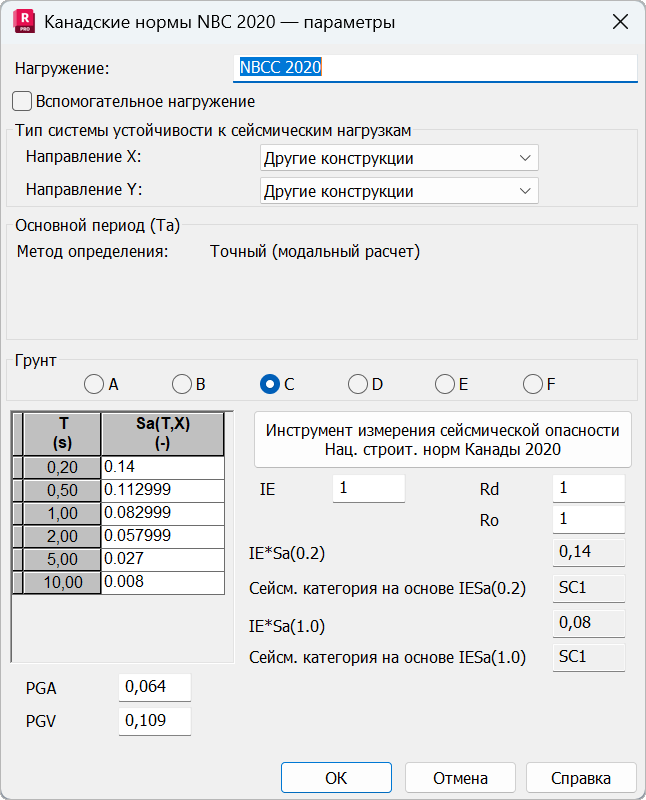

Точный метод

В этом методе создается вариант модального расчета. Основной период рассчитывается для направлений X и Y.

• Если в диалоговом окне Сейсмический расчет отключить параметр «Периоды с максимальным участием массы», то становится активна первая форма в направлении, где участвующие массы принимаются за основной период.
• Если этот параметр включен, основной период берется из формы, которая соответствует ограничениям и дает максимальное количество участвующих масс в направлении.

При использовании точного метода ожидается, что основной период (T_a) будет следовать из результатов модального расчета, но фактически он проверяется на соответствие предельным значениям, указанным в нормах проектирования в пункте 4.1.8.11.(3d). Пределы основного периода (T_a) зависят от типа конструкции и от результатов, полученных по приблизительным формулам.

Параметры норм

Параметры норм для сейсмического расчета в соответствии с NBC 2020 определяются следующим образом:

• Классификации местностей для грунта (A, B, C, D, E, F) соответствуют таблицам 4.1.8.4.-А и 4.1.8.-B.

• Спектр

Необходимо указать значения спектра Sa(0,2), Sa(0,5), Sa(1,0), Sa(2,0), Sa(5,0), Sa(10,0) в соответствии с пунктом 4.1.8.1 для местоположения площадки.

Можно получить доступ к официальному веб-сайту NBCC: Инструмент измерения сейсмической опасности Нац. строит. норм Канады 2020, нажав кнопку. На этой странице представлены значения, необходимые для определения спектра и значений коэффициентов на основе базовых данных, таких как местоположение и класс грунта участка. Для переноса значений из таблицы определения спектра на веб-сайте в таблицу определения в Robot Structural Analysis используйте операцию копирования и вставки.

Можно получить доступ к значениям спектра и скопировать их в соответствии со статьей 4.1.8.1 — Sa(0,2), Sa(0,5), Sa(1,0), Sa(2,0), Sa(5,0), Sa(10,0) или дополнительными значениями Sa(0,1), Sa(0,3). Значения спектра для определенного периода S(Ta) получают путем линейной интерполяции между этими значениями.

• Коэффициенты:

  • IE (коэффициент надежности по уровню ответственности) соответствует таблице 4.1.8.5-A.

  • Параметры Rd (связанный с пластичностью коэффициент эквивалентной боковой силы в основании конструкции) и Ro (связанный с избыточным сопротивлением коэффициент эквивалентной боковой силы в основании конструкции) соответствуют данным в таблице 4.1.8.9.

• Коэффициенты, рассчитанные в информационных целях
• • Коэффициент PGA — пик ускорения основания, согласно определению в предложении 4.1.8.4.(1).
  • Коэффициент PGV — пик скорости основания согласно определению в предложении 4.1.8.4. (4).
  • Значение IE*Sa(0,2) и соответствующей сейсмической категории для зданий в соответствии с таблицей 4.1.8.5-B.
  • Значение IE*Sa(1,0) и соответствующей сейсмической категории для зданий согласно таблице 4.1.8.5-B.

Основная поперечная сила (V)

Основная поперечная сила (V) рассчитывается по следующей формуле 4.1.8.11.(2):

V = S(T_a) * M_v * I_e * W / (R_d * R_o)

где:

• W — сейсмическая нагрузка конструкции [N].
• Mv — коэффициент верхнего режима зависит от основного периода Ta. Величина Mv интерполируется линейно в зависимости от соотношения Sa(0,2)/Sa(5,0) для указанного типа системы бокового сопротивления. В зависимости от типа конструкции, выбранного для варианта нагрузки, тип системы бокового сопротивления назначается по таблице 4.1.8.11:
• • жесткие рамы (жесткие рамы);
  • соединенные стены (соединенные стены);
  • другие рамы (другие системы);
  • другие конструкции (другие системы);
  • железобетонные рамы (рамы с сопротивлением);
  • стальные рамы (стальные рамы с сопротивлением);
  • системы «Стена–рама» (стены, системы «Стена–рама»);
  • стены (стены, системы «Стена–рама»).
• S(Ta) линейно интерполируется между значениями, рассчитываемыми по приведенным ниже формулам:
  • S(T)= F(0,2) * S_a(0,2) или F(0,5) * S_a(0,5) для T <= 0,2 с
  • S(T)= min(F(0,5) * S_a(0,5) для T = 0,5 с
  • S(T)= Fv(1,0) * S_a(1,0) для T= 1,0 с
  • S(T)=F (2,0) * S_a(2.0) для T = 2,0 с
  • S(T)=F 10,0) * S_a(10.0) для T >= 10,0 с

Боковая сейсмическая сила V не должна быть меньше значений, указанных в таблицах 4.1.8.11.(2 a-c).

Игнорировать плотность

Исключается плотность элемента конструкции (ρ = 0) при расчете эффективной сейсмической нагрузки, применяемой к этажам модели конструкции во время расчета.

В этом случае необходимо применить преобразование добавленных масс или нагрузок в массы, как указано в диалоговом окне «Типы нагрузок» на вкладке «Преобразование нагрузки в массу».

В пояснительных записках можно просмотреть все входные параметры и распределение поперечной силы в основании (выберите меню «Расчет» > «Пояснительная записка» > «Упрощенная пояснительная записка»/«Полная записка»).
