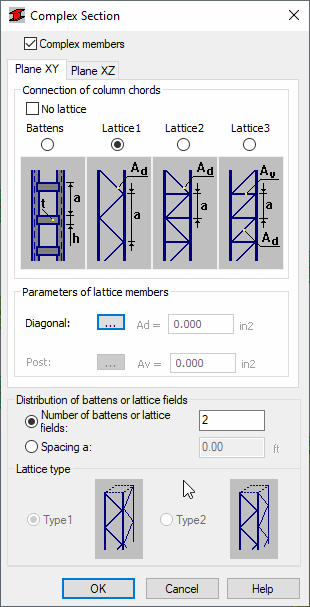

Эта опция используется для определения параметров составных сечений. Опция доступна при нажатии на кнопку «Составное сечение» в диалоговом окне «Определение элемента. Параметры».
Параметры. Если включена опция «Составные элементы», то программа выполняет расчет элемента согласно пункту 5.9 Еврокода3 или пункту 4.7 кода PN-90/B-03200.
В поле Распределение планок или полей решетки пользователь может определять размещение элементов, соединяющих отдельные пояса колонн. Определить распределение элементов можно двумя способами:
- указанием числа в поле Распределение планок или полей решетки; программа автоматически распределяет планки (поля решетки) равномерно по всей длине элемента; Примечание: Планки у опор (крайние планки) также включаются в указанное число планок, например, если задано количество планок равное 4 для 3х метрового элемента, эти планки будут распределены следующим образом: (0.0 м, 1.0 м, 2.0 м, 3.0 м)
- определением величины расстояния между отдельными соединяющими элементами в поле "Интервал"; значения интервалов между планками или высота всех полей решетки принимаются равными по всей длине элемента; если длина элемента не кратна расстоянию a, планки распределяются равномерно по отношению к центру элемента: так при величине интервала а = 1,0 м для элемента длиной 3,2 м приведет к равномерной установке 4-х планок по длине элемента в координатах (0,1 м, 1,1 м, 2,1 м, 3,1 м).
Предполагается, что соответствующие плоскости стоек (решеток) параллельны локальным осям составного сечения (где x — продольная ось элемента, y — горизонтальная ось, z — вертикальная ось). На вкладке «Плоскость XY» можно определить типы планок или решеток, расположенных в плоскости, параллельной локальной оси Y. Аналогично, на вкладке «Плоскость XZ» можно определить параметры планок или решеток, расположенных в плоскости, параллельной локальной оси Z. Если выбран вариант «Без решетки», то при расчетах не учитывается тот факт, что это составной стержень, и расчеты выполняются исходя из предположения, что хорды являются полностью интегрированным целым в данной плоскости.
Для Еврокод 3 выбор параметр «Планки» позволяет определять основные размеры (высоту, толщину). После выбора одного из типов решетки (Решетка 1, 2, 3) становятся доступными опции для определения стержней решетки. Предполагается, что стойки и диагонали, как правило, имеют одинаковые сечения. По Еврокоду3, когда выбирается тип решетки 3, пользователь может определять разные сечения для стоек и диагоналей. При нажатии на кнопку (…), справа от опции Сечение диагонали (или опций Диагональ/Стойка по Еврокоду3), открывается диалоговое окно Выбор сечения, в котором можно определить имя элемента решетки. При выборе сечения площадь сечения автоматически вводится в поле редактирования Ad (Av).
