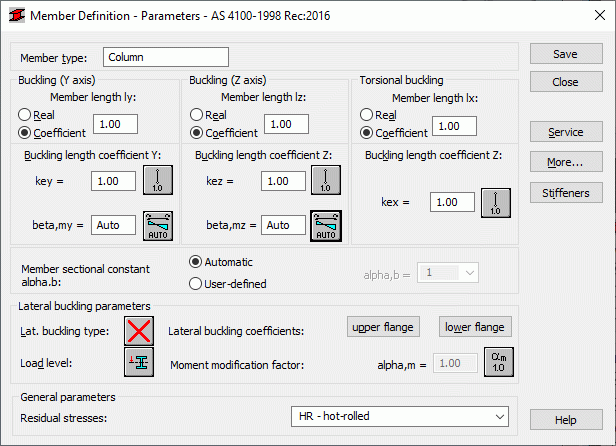

Используйте диалоговое окно «Построение элемента — Параметры» для определения параметров типа элемента по австралийским нормам для стальных конструкций AS 4100:2020 Amd1:2021. Для того, чтобы открыть это диалоговое окно, используют один из следующих способов: выбор значка «Определение нового стального элемента» в диалоговом окне Тип элемента и нажатие кнопки «Параметры» в диалоговом окне Определения.
Имя выбранного типа элемента указывается в поле «Тип элемента» (в это поле можно ввести любое имя типа элемента). Поля Продольный изгиб (ось Y) или (ось Z) используются для определения длины элемента в соответствующей плоскости. Определить длину можно двумя способами:
- выбирают опцию Действ., затем вводят величину длины элемента;
- выбирают опцию Коэффициент, затем вводят коэффициент, на который надо умножить реальную длину элемента для того, чтобы получить требуемую величину. Например, если вводится величина 0.25, это означает, что требуемая длина равна 1/4 от реальной длины.
Второй метод очень удобен для одновременного определения нескольких элементов, у которых действительная длина различна, а дополнительные точки опоры, к примеру, расположены одинаково. Если Вы желаете сохранить эту группу параметров как категорию, то длину нужно задавать этим способом. Если вести коэффициент 1,0, то фактическая длина будет принята для каждого элемента, как Ly, используя категорию.
Поле Коэффициент продольной устойчивости используется для определения коэффициента продольной устойчивости элемента в направлении X, Y и Z (key, kez и kex - устойчивость при кручении). Действительная длина элемента (или сумма длин составляющих элементов) вводится автоматически в соответствующие поля. Длина зоны потери устойчивости при кручении используется так, как указано в нормах, в разделе 8.4.4.1.
Коэффициент расчетной длины зависит от условий концевых опор узлов элемента в плоскости изгиба. Расчетную длину элемента можно также определить в диалоговом окне Схемы продольной устойчивости, которое открывается при нажатии значка, представляющего выбранный тип модели изгиба элемента. В нем представлены типовые эпюры для опоры элемента. После выбора одной из них программа принимает коэффициент или автоматически его рассчитывает.
Иконки в диалоговом окне разделяются на две группы: одна из них содержит типовые способы (основанные на нормах) опирания элементов и соответствующие величины коэффициентов изгиба, а другая – иконки опций для расчета коэффициента изгиба для колонн рам высотных зданий.
Кроме того, коэффициенты распределения изгибающего момента BETA доступны для продольного изгиба в направлениях Y и Z. Они используются при расчете соответствующих прочностей при изгибе во время проверки устойчивости всего элемента, как указано в п. 8.4. Выберите соответствующий значок, чтобы открыть диалоговое окно «Коэффициент Beta,m», в котором можно выбрать один из 6 вариантов:
- первые 3 могут быть использованы в простых ситуациях, когда, согласно норм, следует использовать постоянные значения (-1,1);
- следующие три позволяют автоматически рассчитывать коэффициент beta, m, на основании конфигурации изгибающих моментов на концах и в средних точках элемента (сегмента).
Постоянная сечения элемента используется для выбора коэффициента альфа, b, который определяет коэффициент продольного изгиба. Величину постоянной сечения элемента можно выбрать автоматически, в зависимости от типа и класса сечения.
В поле Параметры изгибной потери устойчивости можно выбрать опции для проверки бокового выпучивания при продольном изгибе элемента, величин параметров Lb и Cb. Для того, чтобы открыть диалоговые окна для определения этих параметров, нажимают на Верхняя полка или Нижняя полка.
Значение коэффициента потери устойчивости при продольном изгибе Cb принимается согласно рекомендациям раздела F1. При выборе средней иконки величина Cb рассчитывается по формуле норм F1-1.
Если опция Изгибная потеря устойчивости включена, то при расчете стального элемента будет выполнена проверка на потерю устойчивости при продольном изгибе.
При расчете потери устойчивости требуется указать для элемента расстояние между поперечными сечениями, защищенными от кручения, а именно расчетную длину. Необходимо различать две длины зоны продольного изгиба, так как верхняя и нижняя полки могут быть закреплены каждая отдельно, а сжимающие напряжения могут возникнуть в верхней или нижней полке при различных вариантах нагружения. Поэтому задается коэффициент, на который надо умножить базовую длину элемента для того, чтобы получить длину зоны продольного изгиба. В программе Robot значение длины l принимается за основное. Можно непосредственно ввести значение коэффициента или выбрать значок, обозначающий типовой вариант фиксации, для которого автоматически выбирается коэффициент.
Внизу диалогового окна находится список подбора Остаточные напряжения. Параметры в этом списке задают способ уменьшения остаточных напряжений в поперечных сечениях рассчитываемых элементов.
Диалоговое окно для определения параметров типа элемента, указанных в нормах, открывается при нажатии кнопки «Больше».
Чтобы открыть дополнительное диалоговое окно для задания параметров типа элемента (предельных смещений, начальных смещений), необходимо нажать кнопку Сервис.
Чтобы добавить тип элемента с определенным именем и параметрами в список созданных стальных элементов, нажмите кнопку «Сохранить».
