Начиная с версии Revit 2026, управление внешним видом графики и видимостью объектов модели координации осуществляется следующим образом.
Управление внешним видом графики модели координации

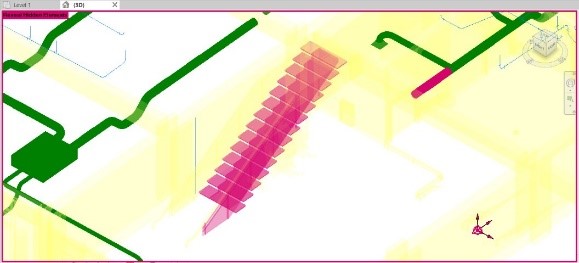

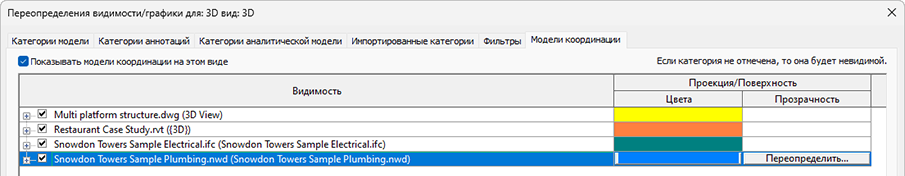

Распознавайте разные модели с первого взгляда благодаря назначению цвета каждой модели координации. Связям модели координации можно назначать цвета.
Все объекты, принадлежащие связанной модели координации, будут окрашены в соответствующий цвет. При связывании файлов Navisworks эта функция применяется к моделям координации, связанным с файлами Autodesk Docs (RVT, DWG, IFC, NWC, AXM и т. д.), а также с локальным хранилищем.
Управление видимостью объектов модели координации
- С помощью параметров видимости/графики можно с легкостью управлять видимостью категорий моделей координации. Категории элементов для моделей координации, связанные из Autodesk Docs, можно скрывать или разворачивать. Для этих категорий поддерживаются следующие форматы файлов: RVT, DWG, IFC и Navisworks. Эта функция применяется к моделям координации, связанным с Autodesk Docs.
- С помощью контекстного меню можно мгновенно скрывать или отображать элементы или категории элементов непосредственно в рабочей области Revit. В контекстном меню выберите «Скрыть на виде», затем выберите «Элементы» или «Категория». Либо можно выбрать «Скрыть элементы» или «Скрыть категорию» в раскрывающемся меню на вкладке «Изменить | Модель координации». Это повышает эффективность за счет отображения только необходимых сведений и предотвращения информационной перегрузки за счет селективной видимости элементов. Эта функция применяется к моделям координации, связанным с Autodesk Docs.
- Используйте команду «Показ скрытых элементов», чтобы сделать проект более понятным за счет отображения скрытых элементов и категорий модели координации. Эта функция применяется к моделям координации, связанным с Autodesk Docs.
Управление внешним видом графики модели координации для категорий

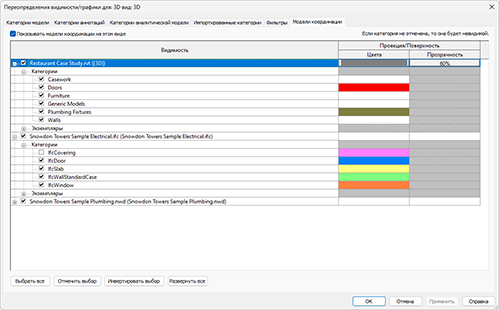

Можно назначить цвет каждой категории элементов модели координации в настройках видимости/графики для мгновенного распознавания категории. Эта функция применяется к моделям координации, связанным с Autodesk Docs.
Параметр отображения для моделей координации включен

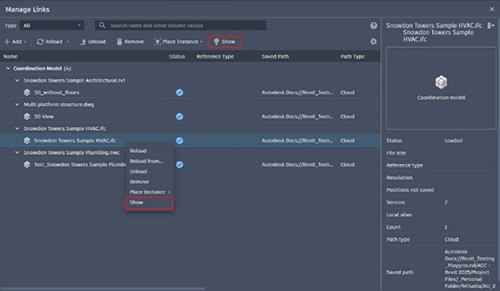

Можно нажать кнопку «Показать» в верхнем меню диалогового окна «Диспетчер связей», чтобы найти и просмотреть модели координации непосредственно в рабочей области Revit. При связывании файлов Navisworks эта функция применяется к моделям координации, связанным с файлами Autodesk Docs (RVT, DWG, IFC, NWC, AXM и т. д.), а также с локальным хранилищем.
