В принципиальных схемах щита/панели для электрических систем отображается информация о панели, о подключенных к панели цепях и их соответствующих нагрузках.
- Вкладка «Анализ»
панель «Отчеты и спецификации»
(Принципиальные схемы щита/панели).

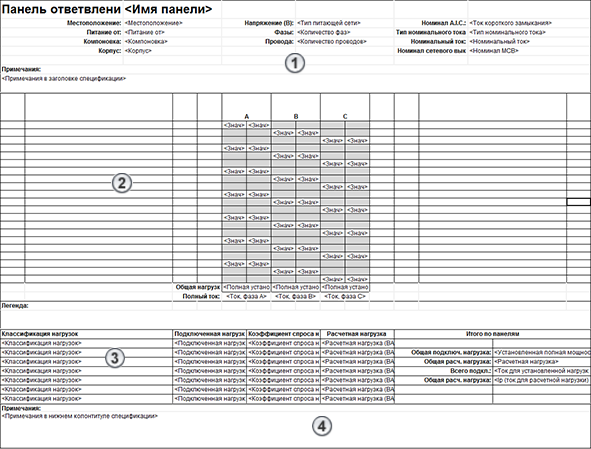

Принципиальная схема щита/панели состоит из 4 частей:
заголовка,
таблицы цепей,
сводки по нагрузкам и
нижнего колонтитула.
Начиная с версии Revit 2026, для принципиальных схем щитов/панелей активирован параметр «Согласно Диспетчеру проекта». Для схемы по умолчанию задано значение «Все».

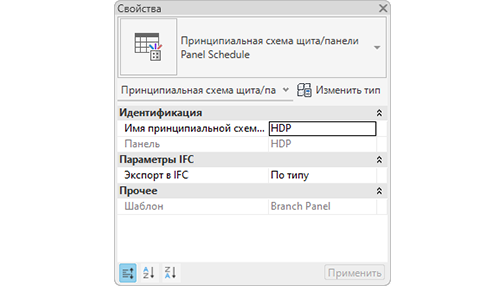

В принципиальных схемах щита/панели имя панели отображается в категории «Данные изготовителя».

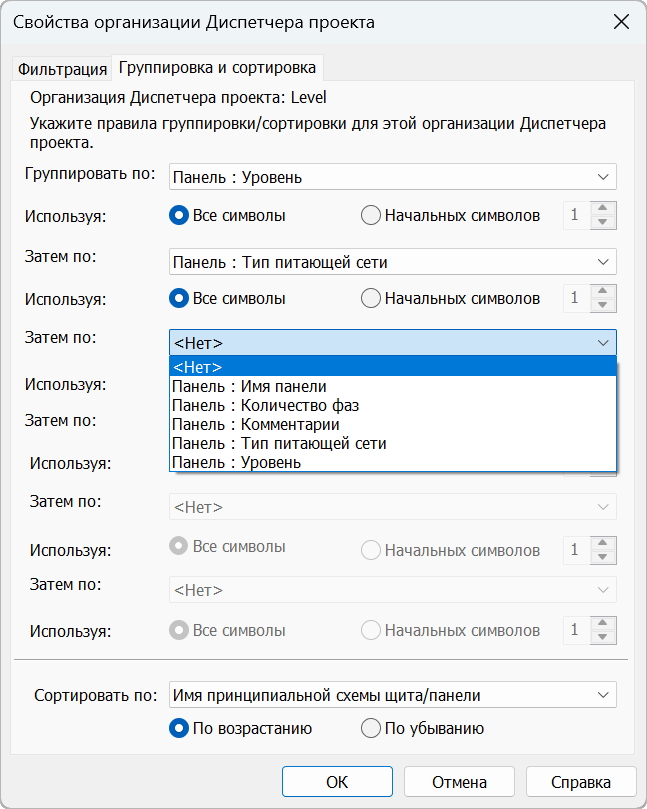

Можно выполнять сортировку по имени принципиальной схемы щита/панели, системе распределения, комментариям, уровню, количеству фаз, использовать параметры проекта и общие параметры в принципиальных схемах щитов/панелей для группирования и фильтрации, использовать комментарии панелей для группирования и фильтрации, а также фильтровать принципиальные схемы щитов/панелей по количеству фаз.
Некоторые параметры электрооборудования доступны для группирования, сортировки и фильтрации принципиальных схем щита/панели.
