Добавление размера длины дуги

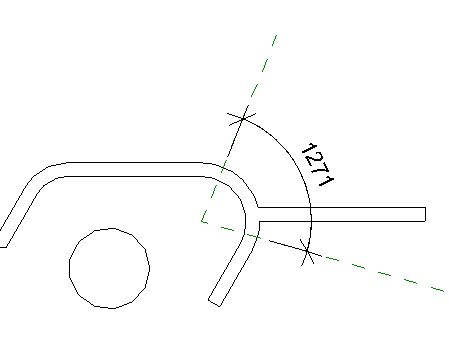

Программа позволяет измерять дуговые стены и другие дуговые элементы, что помогает определять общую длину стен.

1. Выберите вкладку «Аннотации» панель «Размеры» (Длина дуги).
2. На контекстной вкладке ленты выберите параметр привязки.

   Например, для привязки курсора к внутренней или наружной грани стен выберите «Поверхность стены». Параметр привязки помогает при выборе радиальной точки.

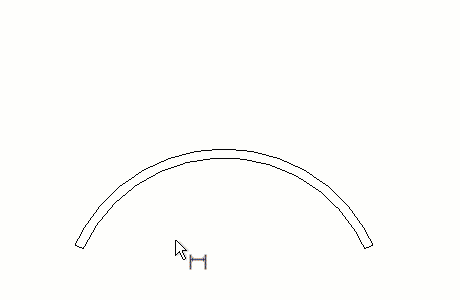

3. Наведите курсор на дугу и щелчком мыши выберите радиальную точку.
4. Выберите конечные точки дуги и переместите курсор вверх и в направлении от дуги.
   Прим.: Если концы дуги по ее длине не видны или их невозможно выделить, используйте пересекающиеся опорные плоскости, чтобы разместить размер.


5. Щелкните мышью для размещения размера длины дуги.
