Расположение вида на листе удобно, когда имеется несколько похожих видов ориентации в плане и требуется, чтобы они были выровнены и скоординированы между листами. Либо когда имеются типовые компоновки, такие как разрезы стен здания, которые требуется разместить с одинаковым смещением для нескольких листов.
Использование сохраненных положений видов

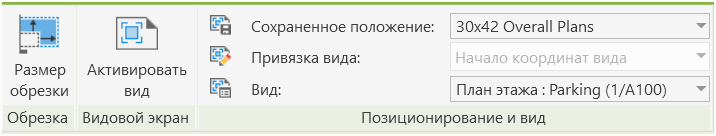

При выборе любого размещенного вида используйте команды на вкладке «Изменить | Видовые экраны»
на панели «Позиционирование и вид» для сохранения, редактирования положений на листе и управления ими.
Сохранение положения
Для сохранения положения вида на листе выберите вкладку «Изменить | Видовые экраны» панель «Позиционирование и вид» «Сохранить положение» или используйте контекстное меню.
Сохраненное положение можно назначить любому количеству видов для их координации на листах.
- Сохраненное положение можно назначить виду как до, так и после его размещения на листе.
- Если сохраненное положение было назначено перед размещением, то при размещении этого вида на листе оно будет размещено автоматически.
Чтобы выровнять виды на листах при назначении сохраненному положению, на панели «Позиционирование и вид» используйте параметры привязки вида.
Начало координат вида:
- Закрепление и сохранение положения вида на листах относительно начала координат вида.
- Область обрезки, если она включена и поддерживается на виде, не учитывается при выравнивании. Этот способ удобен, если требуется выровнять виды в плане для ориентации между листами.
- Начало координат вида является исходной точкой по умолчанию для всех видов.
Параметры «По центру», «Вверху слева», «Вверху справа», «Внизу справа», «Внизу слева»:
- Закрепление и сохранение положения вида на листах относительно указанной привязки вида.
- При изменении границ обрезки размещение листа автоматически пересматривается в соответствии с привязкой вида. Этот способ удобен, если требуется, чтобы виды всегда располагались в определенном месте на листе, например рядом с углом основной надписи.
- Эти параметры привязки вида доступны для любого вида, на котором поддерживается и включена область обрезки. Область обрезки аннотации игнорируется при вычислении позиционирования.
Изменение положения
Для изменения сохраненного положения нажмите кнопку «Редактировать положение» на панели «Позиционирование и вид» или воспользуйтесь контекстным меню. После этого вы перейдете в режим редактирования, в котором можно изменить положение размещенного вида, а также заданный параметр привязки вида, если это необходимо. По завершении нажмите кнопку «Готово» для сохранения изменений или «Отмена» для выхода из режима редактирования без сохранения.
По завершении все остальные размещенные виды, назначенные тому же сохраненному положению, будут скоординированы.
Интегрированная функция замены вида на листе
Существующая функция замены вида на листе интегрирована в эти рабочие процессы следующим образом.
- Устаревший параметр Позиционирование видового экрана объединен с новым параметром Привязка вида.
- Привязка вида = начало координат вида — исходная точка по умолчанию для всех видов.
- На видах с поддерживаемой и включенной областью обрезки можно использовать параметр «Привязка вида = По центру», а также дополнительные новые параметры привязки: «Вверху слева», «Вверху справа», «Внизу справа», «Внизу слева».
Revit поддерживает замену видов, назначенных сохраненному положению.
- Появится запрос на отключение положения.
- Сохраненные положения можно с легкостью отменить или переназначить в любой момент.
Управление положениями
Нажмите «Управление положениями» на панели «Позиционирование и вид», чтобы открыть диалоговое окно «Управление положениями», в котором перечислены все сохраненные положения в текущей модели. Этот параметр можно использовать для переименования и удаления сохраненных положений.
Копирование стандартов проекта

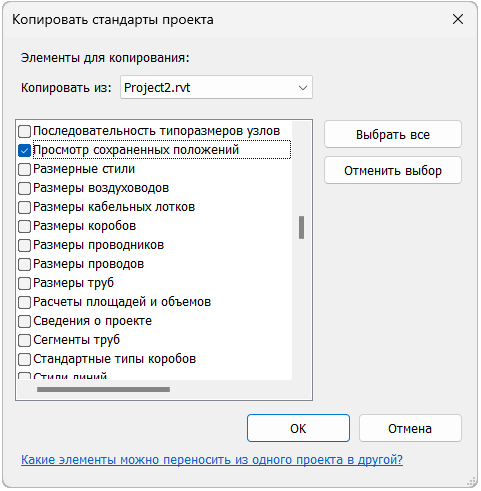

Сохраненные положения можно переносить из одной модели в другую с помощью команды «Копирование стандартов проекта» «Просмотр сохраненных положений».
В результате все сохраненные положения будут перенесены в указанную модель. Revit проверит наличие совпадающих имен сохраненных положений, а также значений, соответствующих каждому из них, и выдаст запрос на перезапись (если применимо).

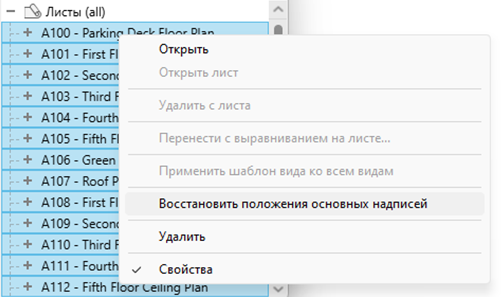

Восстановить положения основных надписей
Используйте эту команду для сброса положений основной надписи и возврата экземпляров основной надписи, размещенных на листах, в исходную точку по умолчанию.
Эта команда доступна, если выбрано несколько экземпляров основной надписи или несколько листов в диспетчере проекта.
Поведение для видов, которые могут отображаться на нескольких листах
-
Виды Легенда и Графическая спецификация колонн, которые могут отображаться на нескольких листах, поддерживают назначение сохраненного положения.
- Если сохраненное положение назначается любому размещенному экземпляру вида данного типа, все размещенные экземпляры будут скоординированы в одном и том же местоположении на листе.
- Назначение сохраненного положения можно отменить в любое время, при этом оно будет отменено для всех размещенных экземпляров вида. После этого их можно свободно перемещать по листу.
- Назначение или переназначение сохраненных положений можно отменить или переназначить в любой момент.
Поведение названия вида для назначенных видов сохраненного положения
Для видов, назначенных сохраненному положению, существует два варианта автоматического обновления названий видов при изменении положения вида. Существующий параметр типа видового экрана Сохранить положение названия определяет это поведение.
- Параметр «Сохранить положение названия» отключен. Названия видов перемещаются вместе с изменениями положения вида. Это поведение аналогично перемещению вида на листе вручную.
- Параметр «Сохранить положение названия» включен. Названия видов не перемещаются при изменении положения вида; положение и размер выносной линии сохраняются. Такое поведение полезно, если названия видов расположены в определенном месте листа и автоматическое перемещение этих названий не требуется.
Независимо от настройки параметра, названия видов всегда можно настроить вручную.
