Добавление параллельного размера

Параллельные размеры строятся по двум и более параллельным элементам, либо по двум и более опорным точкам (например, конечные точки стен).

1. Щелкните вкладку «Аннотации» панель «Размеры» (Параллельные).
   Варианты настройки:

   • Оси стен
   • Грани стен
   • Оси сердцевин
   • Границы сердцевин

   Например, если выбран вариант "Ось стены", при наведении курсора на стену сначала выполняется его привязка к осевой линии стены.
2. На контекстной вкладке ленты для параметра «Выбрать» установите значение «Отдельные объекты».

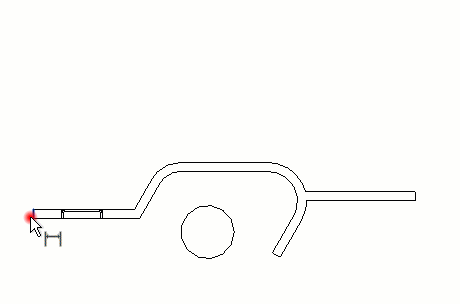

3. Разместите курсор на опорной точке элемента, например на стене.

   Если в этом месте можно разместить размер, то опорная точка будет подсвечена.

   Совет: Для циклического перемещения между различными опорными точками нажимайте клавишу TAB. Опорная точка в виде кружка синего цвета отображается в местах пересечения геометрии. Опорная точка, отмеченная значком в виде квадрата серого цвета, отображается на любом пересечении слоев внутренних стен.
4. Щелкните мышью для выбора первой опорной точки.
5. Разместите курсор на следующей опорной точке и щелкните мышью.

   При перемещении курсора отображается размерная линия. При необходимости можно продолжать выбирать опорные объекты.

6. После выбора последней опорной точки уберите курсор в сторону от компонента и щелкните мышью.

   Отображается постоянный параллельный размер.
