Создание ссылочного фрагмента

Вставьте ссылочный фрагмент на существующий вид или создайте новый чертежный вид.

Видеоролик «Создание видов модели»

1. Откройте вид, на котором требуется добавить фрагмент к проекционному виду.
2. Выберите вкладку «Вид» панель «Создание» (Фрагмент).
3. На панели "Ссылка на вид" выберите "Выбрать опорный вид".
4. Щелкните имя опорного вида в раскрывающемся списке. (Чтобы быстро найти имя опорного вида в длинном списке имен, можно ввести ключевые слова в поле "Поиск".)

   При отсутствии видов для ссылки выберите <Новый чертежный вид> для создания нового проекционного вида. Ссылочный фрагмент будет указывать на этот новый проекционный вид.

   Прим.: Если список "Выбрать опорный вид" включает в себя вид на листе, то после имени вида отображаются номер вида и номер листа.

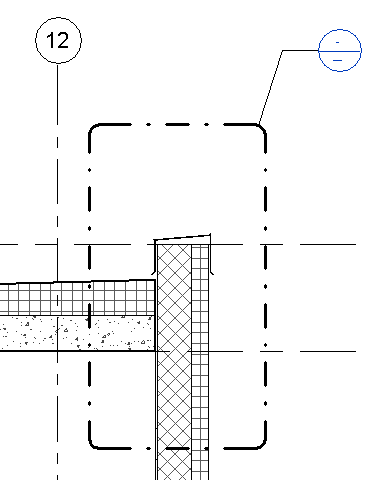

5. Для определения области фрагмента перетащите курсор из левого верхнего угла в правый нижний угол, создавая границу фрагмента в соответствии с пунктирной линией, окружающей верхний левый угол сетки.

6. Для просмотра фрагмента дважды щелкните на заголовке фрагмента.

   Фрагмент отображается в области рисования.

   При создании нового проекционного вида для ссылочного фрагмента новый вид отображается в Диспетчере проекта в разделе "Виды (все)" "Чертежные виды". При необходимости создайте проекционный вид.

Прим.: Чтобы изменить вид, на который ссылается фрагмент, выберите границу фрагмента, а затем в раскрывающемся списке на панели параметров выберите имя опорного вида.

Советы по опорным видам

• Чтобы изменить вид, на который ссылается марка вида, выберите марку опорного вида, после чего выберите имя опорного вида в раскрывающемся списке на панели «Опорный элемент».
• Параметрической связи между ссылочным и опорным видами не существует. Например, изменение размеров секущих плоскостей ссылочного разреза не влияет на размеры области обрезки опорного вида.
• При двойном щелчке по марке опорного вида откроется опорный вид.
• Марка опорного вида содержит метку. Чтобы изменить текст метки, измените значение параметра «Метка связи» на палитре свойств. Параметр типа вида «Метка связи по умолчанию» задает метку по умолчанию при размещении опорного вида.
• Связи, помещаемые на чертеж, должны быть ссылками на вид. Новые виды не создаются. При этом флажок «Выбрать опорный вид» всегда установлен; снять его нельзя.
