Часть 5. Создание крыши

В этом упражнении выполняется создание плоской крыши по контуру наружных стен и скатной крыши со свесом на входе.

Категория Новые пользователи Требуемое время 10 мин. Используемые учебные файлы GSG_05_add_roof.rvt

Сначала скачайте файл GSG_05_add_roof.rvt. Скачайте этот файл ZIP (если файлы упражнений для учебных пособий еще не скачаны).

Цели

• Добавление линий крыши с заданным свесом и уклоном.
• Добавление плоской крыши.
• Присоединение внутренних стен к крыше.

Просмотреть видеоролик

Построение крыши

1. Откройте проект GSG_05_add_roof.rvt.
2. Откройте план этажа «02 — Нижний парапет».
3. Перейдите на вкладку «Архитектура»раскрывающийся список «Крыша» («Крыша по контуру»).
4. Создайте скатную крышу со свесом.
   1. На панели "Рисование" щелкните значок ("Выбрать стены").
   2. На панели «Параметры» для параметра «Свес» введите значение 600 и установите флажок «Формирование уклона».

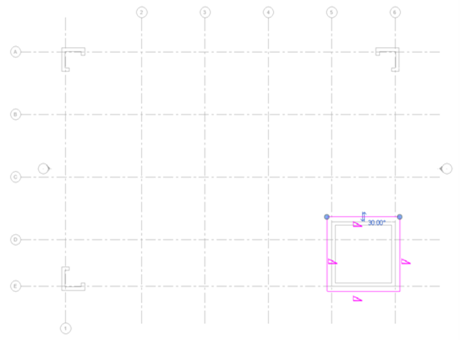

   3. В области рисования выделите стену, на которой находится вход. Когда с наружной части стены отобразится пунктирная линия, нажмите клавишу TAB для выбора цепочки стен и щелкните для размещения линий крыши.
   4. На палитре «Свойства» для параметра «Базовый уровень» выберите «03 — Верхний парапет».

   5. На панели «Режим» щелкните значок (Завершить), чтобы разместить крышу.
   6. Выберите «Изменить» для завершения команды.
5. Создайте плоскую крышу.
   1. На палитре «Свойства» для параметра «Подложка» укажите значение «01 — Этаж магазина».
   2. Перейдите на вкладку «Архитектура»раскрывающийся список «Крыша» («Крыша по контуру»).
   3. На панели «Рисование» щелкните значок («Выбрать стены»).
   4. На панели «Параметры» для параметра «Свес» укажите значение 0 и снимите флажок «Формирование уклона».
   5. На палитре «Свойства» для параметра «Смещение снизу» укажите значение –750.

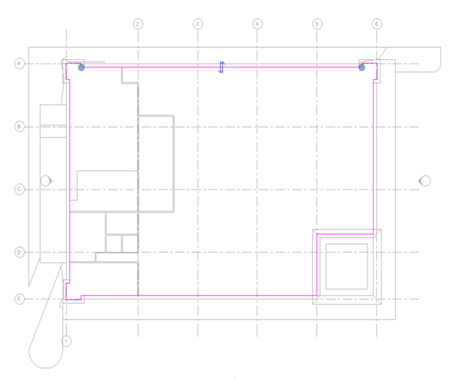

   6. В области рисования выполните следующие действия.
      1. Выделите одну из наружных стен.
      2. Нажмите клавишу TAB для выбора цепочки стен.
      3. Щелкните, чтобы разместить линии крыши.

      4. На панели «Режим» щелкните значок («Готово»).

Присоединение стен к крыше

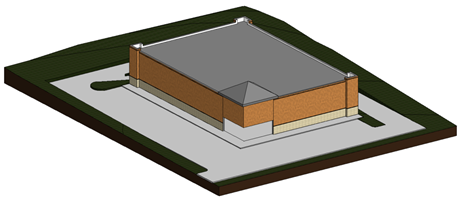

1. На панели быстрого доступа щелкните значок ("3D-вид по умолчанию").

   Обратите внимание на то, что внутренние стены проходят через крышу.


2. Наведите указатель на внутреннюю стену и щелкните, чтобы выбрать ее.
3. Щелкните правой кнопкой мыши и нажмите «Выбрать все экземпляры»«Видимые на виде», чтобы выбрать все внутренние стены.
4. Выберите вкладку «Изменить | Стены»панель «Изменение стены» («Присоединить верх/подошву»).
5. Щелчком мыши выберите плоскую крышу.

   Обратите внимание на то, что стены больше не проходят через крышу.
