Используйте редактор выравнивания для выравнивания верхних, нижних или боковых сторон воздуховода в секции системы.
- Выделите воздуховод в требующей выравнивания секции или системе, нажмите клавишу TAB один или несколько раз, чтобы выделить сегменты, которые требуется выровнять, и щелчком мыши выберите воздухопровод.
- Для открытия редактора выравнивания выберите вкладку "Изменить | Воздуховоды"
панель "Редактирование" "Выровнять"
"Выровнять".
- Щелкните

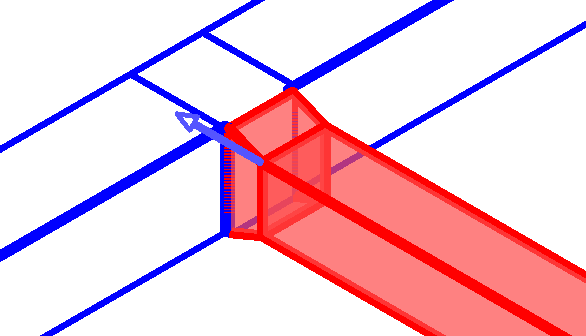

«Точка управления» для выбора конца секции воздуховода, который будет использоваться в качестве опорного конца при выравнивании, помечаемого стрелкой на конце ветви.
- Задание опорной линии для выравнивания:
Кнопка Выравнивание
Вверху слева
Вверху по центру
Вверху справа
Посередине слева
Посередине по центру
Посередине справа
Внизу слева
Внизу по центру
Внизу справа Также можно нажать кнопку

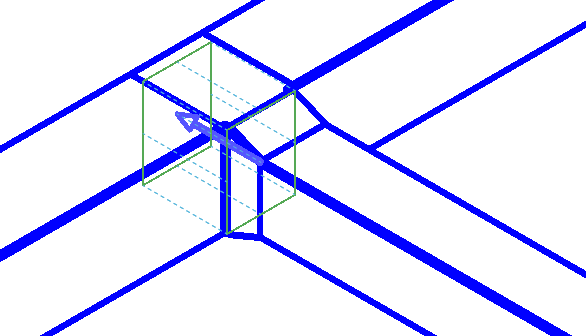

"Линия выравнивания" и выбрать опорную линию в области рисования. Эта функция особенно удобна при работе в 3D видах, если выбран режим "Тонкие линии" и задан визуальный стиль "Каркас". По ребрам и по центру граней опорного воздуховода появляются штриховые вспомогательные линии, как показано на рисунке.
Прим.: Прежде чем использовать редактор выравнивания, необходимо выбрать для визуального стиля значение "Каркасное представление". - Щелкните одну из линий выравнивания в области рисования, чтобы указать линию, которая будет использоваться для выравнивания воздуховода.
- Выполнив необходимые изменения параметров выравнивания, нажмите кнопку
"Готово", чтобы выровнять воздуховоды, или нажмите
"Отмена" для выхода из редактора выравнивания без применения изменений.

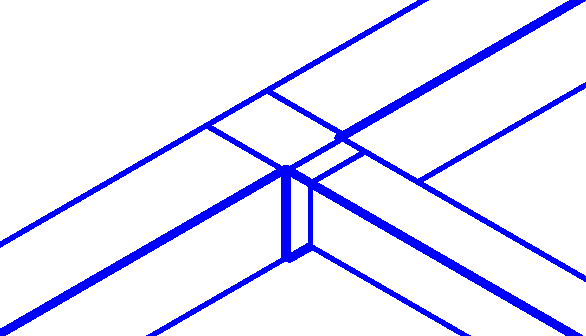

Показанные воздуховоды выровнены по линии "Вверху по центру" большого сегмента, соединенного с тройником.
При каждом нажатии кнопки выбирается попеременно начальный либо конечный сегмент, на что указывает стрелка на конце каждой ветви.
