Размещение наклонной несущей колонны

Разместите наклонную колонну на виде в плане двумя щелчками мыши, первый из которых определяет начальную точку колонны, а второй — ее конечную точку.

Можно задать для каждого щелчка отметку и смещение или присоединить колонну к ранее размещенным элементам с помощью 3D-привязки.

1. Щелкните на ленте элемент ("Несущая колонна").

   Путь поиска?

   • Вкладка «Конструкция»панель «Конструкция» (Колонна)
   • Вкладка «Архитектура»панель «Строительство»раскрывающийся список «Колонна» (Несущая колонна)
2. Выберите вкладку «Изменить | Размещение несущей колонны»панель «Размещение» (Наклонная колонна).
3. На палитре свойств выберите тип колонны в раскрывающемся списке "Выбор типа".
4. На панели параметров выполните следующее:
   • 1-й щелчок. (Размещение только на виде в плане.) Выберите уровень для начальной точки колонны. Укажите смещение для конца колонны в текстовом поле.
   • 2-й щелчок. (Размещение только на виде в плане.) Выберите уровень для конечной точки колонны. Укажите смещение для конца колонны в текстовом поле.
   • 3D-привязка. Если требуется привязка одного из концов колонны или обоих концов к размещенным ранее несущим элементам, выберите режим 3D-привязки. Этот метод является самым надежным при размещении на видах разрезов, фасадов и 3D-видах.

   При моделировании на виде разреза, фасада или на 3D-виде следует построить эскиз колонны в качестве контекстного элемента.

5. На виде в плане щелчком мыши укажите начальную точку колонны на уровне, выбранном в раскрывающемся списке "1-й щелчок".

6. Укажите конечную точку колонны на уровне, выбранном в раскрывающемся списке "2-й щелчок".

Местоположение размещенной колонны определено двумя щелчками мыши, связанными с ними уровнями и заданными значениями смещения. На следующих рисунках показано размещение наклонных колонн от плана несущих конструкций на уровне 2 проекта; местоположение задается щелчком мыши.

1-й щелчок: уровень 1; 2-й щелчок: уровень 2	1-й щелчок: уровень 3; 2-й щелчок: уровень 2

Рабочий процесс «От точки к точке» для наклонных колонн

При добавлении наклонной колонны с помощью рабочего процесса «От точки к точке» геометрия колонны теперь удлиняется до конечной точки системной длины.

Если отключить параметр «От точки к точке», наклонная колонна будет скорректирована до вторичного состояния. В этом состоянии колонна выравнивается по низу пересекающей балки и присоединяется к наименьшей линии пересечения.

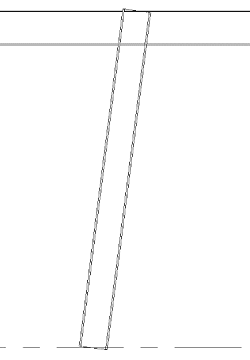

Представление наклонной колонны, созданное при включенном параметре «От точки к точке». Выравнивание геометрии по верху: линия привязки. Выравнивание сверху: усечение колонны посередине.

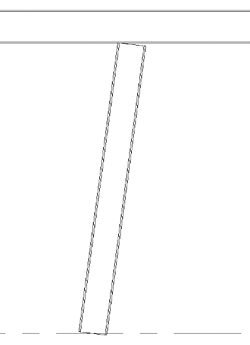

Представление наклонной колонны, созданное при отключенном параметре «От точки к точке». Выравнивание геометрии по верху: линия привязки. Выравнивание сверху: максимальное усечение.

Дополнительные сведения см. в разделе Моделирование стальных конструкций от точки к точке.
