Узнайте, как использовать ручки концов стержня для управления зависимостями изогнутых стержней.

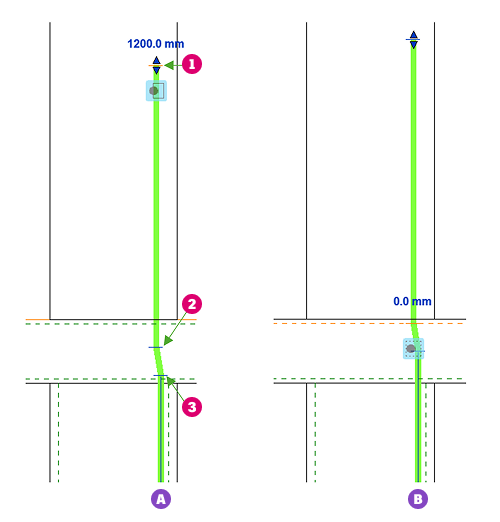

Для каждого конца изогнутого стержня можно выбрать одно из положений ручки конца (1, 2, 3), от которого измеряется смещение до цели зависимости. В следующем примере для стержня A выбрано положение ручки 1 и ограничено зависимостью на расстоянии 1200 мм от верхней грани перекрытия.
Для стержня B выбрано положение ручки 2, которое связано со смещением 0 мм относительно верхней грани перекрытия.
При ограничении до конца изогнутого стержня потенциальными целями для ограничения являются 3 положения ручки конца. Необходимо навести указатель на конец стержня, чтобы выделить цели.

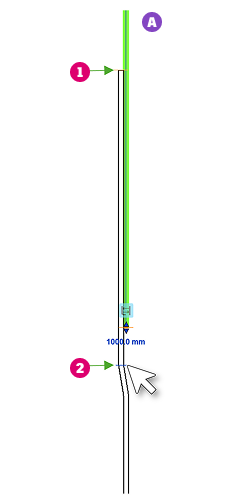

В следующем примере ручка конца стержня А ограничена положением 1 ручки конца другого изогнутого стержня.
При наведении указателя на изгиб выделяется позиция 2. Можно щелкнуть мышью, чтобы выбрать ее и отмерить смещение от этой ручки.
