Изменение изгиба арматурного стержня

При создании или изменении эскиза арматурного стержня вручную скорректируйте ориентацию и вращение изгиба арматурного стержня.

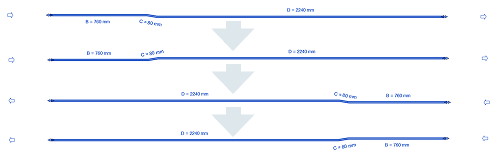

1. Перемещение изгиба. Выберите арматурный стержень.

2. Для поворота ориентации формы арматурного стержня (в том числе изгиба) нажмите клавишу ПРОБЕЛ.

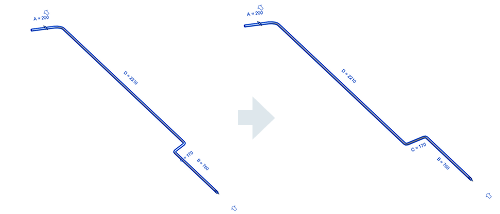

3. Обращение ориентации изгиба. Выберите арматурный стержень.

4. Выберите вкладку «Изменить | Несущая арматура»панель «Режим» (Редактировать эскиз).

5. Щелкните для обращения ориентации изгиба.

6. Для просмотра ориентации изгиба выберите вкладку «Изменить | Несущая арматура» «Редактирование эскиза арматурного стержня»панель «Режим» (Выход из режима редактирования).

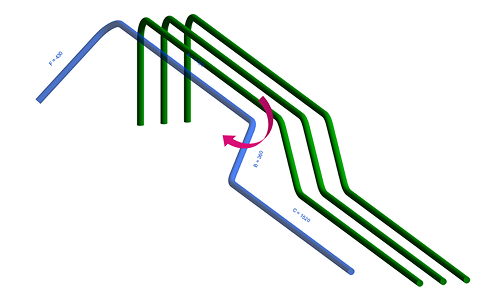

7. Вращение изгибов. Выберите арматурный стержень.
8. На палитре свойств измените параметры «Вращение в начале» и/или «Вращение в конце».

9. Выберите вкладку «Изменить | Несущая арматура»панель «Режим» (Редактировать эскиз). На палитре свойств измените параметры «Вращение в начале» и/или «Вращение в конце».
10. Выберите вкладку «Изменить | Несущая арматура»панель «Режим» (Редактировать семейство). Выберите вкладку «Изменить» панель «Свойства» (Типоразмеры в семействе). В диалоговом окне «Параметры формы арматурного стержня» измените параметры «Вращение в начале» и/или «Вращение в конце». Это изменит угол вращения изгибов или отгибов всех стержней, использующих эту форму, после его загрузки в проект.

Совет: С помощью функции редактирования стержней можно поворачивать некоторые стержни в наборе, например угловые стержни в колонне.
