В диалоговом окне «Длины изгибов арматурных стержней» можно задать параметры длины изгиба для типа арматурных стержней.
Это диалоговое окно открывается при нажатии кнопки редактирования длин изгибов в диалоговом окне свойств типоразмера арматурных стержней. Диаграммы этих параметров см. на рисунках в следующей таблице.
| Имя | Описание |
|---|---|
| Имя типа изгиба | Это самозаполняющийся список типов изгибов арматурных стержней, определенных в проекте. |
| Автоматический расчет | Снимите этот флажок, чтобы переопределить автоматический расчет размеров изгиба и диаметр стержня для длины. |
| Уклон изгиба 1 | Отображение уклона изгиба, как определено в типе изгиба. Снимите флажок «Автоматический расчет», чтобы переопределить это значение для типа арматурного стержня. |
| Длина углового участка | Отображение длины углового участка изгиба. |
| Длина прямого участка | Отображение длины прямого участка изгиба. |
| Смещение изгиба | Отображение смещения изгиба. Если установлен флажок «Автоматический расчет», то смещение изгиба = коэффициент смещения изгиба * диаметр стержня модели. |
| Длина | Отображение длины изгиба. Если установлен флажок «Автоматический расчет», то длина = коэффициент длины * диаметр стержня. |

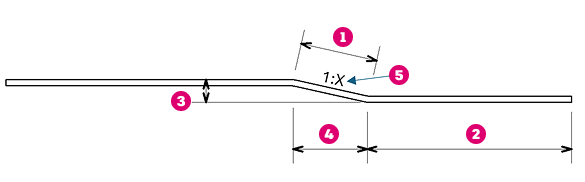

Длина углового участка изгиба
Длина изгиба
Смещение изгиба
Длина прямого участка изгиба
Уклон изгиба 1:X
