Способы нумерации в наборах арматурных стержней переменной длины

Можно определить способ нумерации арматурных стержней в наборах переменного распределения.

При размещении набора арматурных стержней с переменным распределением можно назначить образцы нумерации в разделе «Набор арматурных стержней переменной длины» диалогового окна «Параметры армирования». Путь поиска?

• Вкладка «Конструкция» раскрывающийся список на панели «Армирование» (Параметры армирования).

В диалоговом окне «Параметры армирования» выберите один из следующих параметров.

Нумеровать стержни по отдельности. Каждому арматурному стержню в наборе будет назначен номер. Аналогичные арматурные стержни будут сопоставляться по всему проекту в соответствии с правилами нумерации арматурных стержней.

Назначать уникальные номера каждому набору. Каждому арматурному стержню в наборе будет присвоен один и тот же номер. Каждый арматурный стержень будет различаться по указанному номеру суффикса, а каждый набор арматурных стержней будет иметь уникальный номер, даже если все стержни одинаковые.

Сопоставлять наборы с одинаковыми стержнями. Каждому арматурному стержню в наборе будет присвоен один и тот же номер. Каждый отдельный столбец дифференцируется суффиксом. Наборы арматурных стержней с одинаковым индексом получат один и тот же номер.

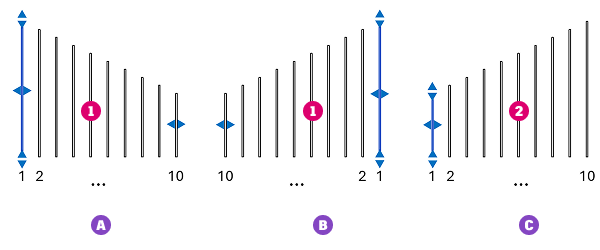

В следующем примере стержни в наборах A и B получают один и тот же номер (1), так как все стержни с одинаковым индексом идентичны. В наборе C получается арматурный стержень номер 2, поскольку первый стержень в наборе короче.
