Разделение набора арматурных стержней

Можно разделить один или несколько наборов арматурных стержней в выбранном положении стержня или в пересекающей опорной линии.

Можно выбрать зависимость для полученных наборов, а также разделить один или все наборы в цепочке соединений.

• «Изменить» | «Несущая арматура» панель «Стык» раскрывающийся список (Стык) (Разделить набор арматурных стержней).

ИЛИ

• «Изменить» | «Состыковать стержни внахлестку» панель «Режим» (Разделить набор арматурных стержней).

Прим.: Разделение доступно только для наборов арматурных стержней на основе формы. В настоящее время не поддерживается армирование по площади, армирование по траектории и арматурные стержни произвольной формы.

Выбрать стержень

Разделите один набор, выбрав стержень.

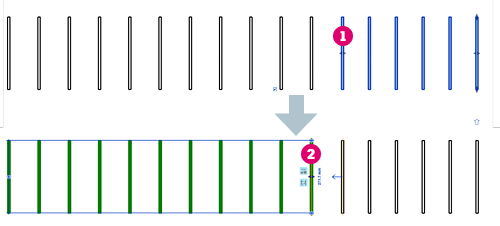

1. Выберите один или несколько наборов арматурных стержней. Это будут наборы, которые можно разделить.
2. В разделе «Изменить» | «Несущая арматура» панель «Стык» щелкните раскрывающийся список (Стык) и выберите (Разделить набор арматурных стержней). Можно также выбрать команду «Стык», а затем переключиться на режим «Разделить набор».
3. В разделе «Изменить» | «Разделить набор» нажмите (Выбрать стержень).

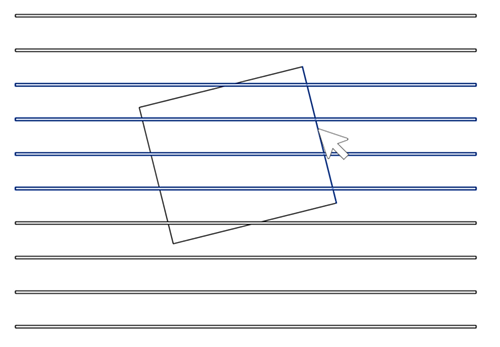

4. Наведите курсор на стержень, чтобы увидеть выделенную часть полученного набора. Выделяются стержни с первого в наборе до стержня, на который наведен курсор. Щелкните стержень для разделения .
5. Продолжайте выбирать стержни в исходных наборах или наборах, полученных в результате разделения .
6. Разделенные наборы отображаются в режиме предварительного просмотра. Нажмите (Готово) , чтобы принять разделенные наборы, или (Отмена), чтобы отменить выбор и выйти из инструмента разделения набора арматурных стержней.

Кроме того, можно выбрать опорные линии для разделения одного или нескольких наборов.

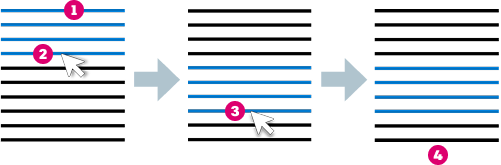

1. В том же режиме «Выбрать стержень» наведите курсор на прямую опорную линию, чтобы увидеть выделенную часть разделенных наборов.
2. Выберите линию для разделения. Одна опорная линия может разделить набор не более двух раз.
3. Разделенные наборы отображаются в режиме предварительного просмотра. Нажмите (Готово) (4), чтобы принять разделенные наборы, или (Отмена), чтобы отменить выбор и выйти из инструмента разделения набора арматурных стержней.

Ограничить наборы

Можно автоматически наложить зависимости на наборы, полученные в результате разделения, включив переключатель (Ограничить наборы) в меню «Изменить»| «Разделить набор» панель «Параметры». Создается зависимость между плоскостью стержня и границами вне плоскости наборов, в результате чего после разделения они перемещаются вместе.

Ниже приведен пример двусторонней зависимости между плоскостью стержня второго набора и ручкой вне плоскости первого набора с разделением набора и редактированием зависимостей.

Разделить все наборы

Включите параметр (Разделить все наборы) на панели «Параметры» в меню «Изменить» | «Разделить набор», чтобы разделить все наборы в цепочке соединений. Если этот параметр отключен, разделяется только один набор, а стыковые соединения между ним и смежными наборами в цепи удаляются.

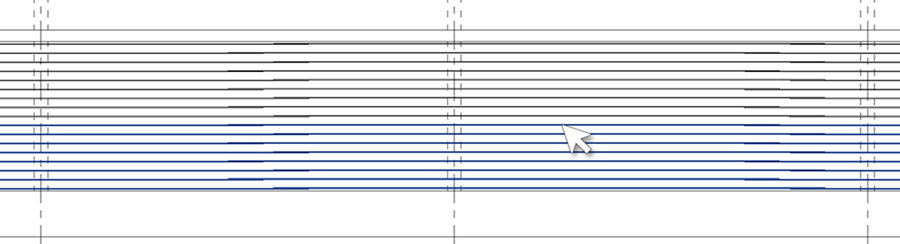

Ниже приведен пример, в котором стержни во всех наборах цепи соединений выделяются при наведении курсора на стержень в одном из наборов.

Прим.: Возможность разделения всех наборов доступна, если при запуске команды разделения выбран хотя бы один набор в цепи соединений.
