Моделирование стальных конструкций от точки к точке

Используйте новый глобальный параметр в параметрах несущих конструкций для создания геометрии стальных элементов, начиная с точных начальной и конечной точек.

Этот параметр доступен, если выбрать вкладку «Управление» панель «Параметры несущих конструкций» (Параметры несущих конструкций) вкладку «Элементы стальных конструкций» «Автоматическое укорочение» «Откл. автом. укорочение стальных элементов при автосоединении».

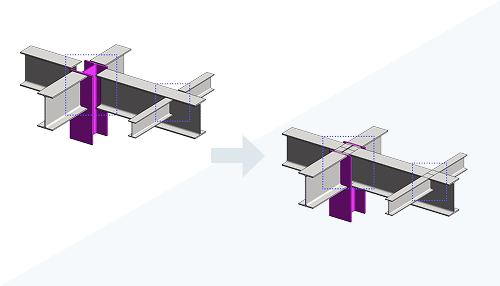

• Моделирование от точки к точке позволяет создать точную геометрию, что предоставляет возможность визуально проверить правильность стальных элементов.
• Кроме того, новый глобальный параметр изменяет геометрию всех стальных элементов существующего проекта задним числом.
• Моделирование от точки к точке не влияет на поведение автоматического соединения.

Параметр доступен для следующих элементов:

• Стальной каркас несущей конструкции
• Колонны стальной несущей конструкции
• Стальная ферма несущей конструкции
• Балочные системы с использованием стальных сечений
• Раскосы со стальными элементами

Параметр «Длина» перенесен в категорию «Размеры» на палитре свойств и переименован в «Системная длина», что лучше отражает то, что это аналитическая длина — теоретическое расстояние между двумя точками, используемыми для создания элемента. Длина физического элемента будет по-прежнему отображаться с параметром «Фактическая длина», который учитывает любые изменения длины элемента в геометрии. ​

Это изменение применяется ко всем несущим элементам.

Поведение наклонной колонны и соответствующий рабочий процесс

Это обновление рабочего процесса повышает надежность параметров.

При добавлении наклонной колонны с помощью рабочего процесса «От точки к точке» геометрия колонны теперь удлиняется до конечной точки системной длины.

Если отключить параметр «От точки к точке», наклонная колонна будет скорректирована до вторичного состояния. В этом состоянии колонна выравнивается по низу пересекающей балки и присоединяется к наименьшей линии пересечения. В этом состоит отличие от поведения по умолчанию, при котором обрезается грань, касательная к балке.

Дополнительные сведения см. в разделе Моделирование стальных конструкций от точки к точке.
