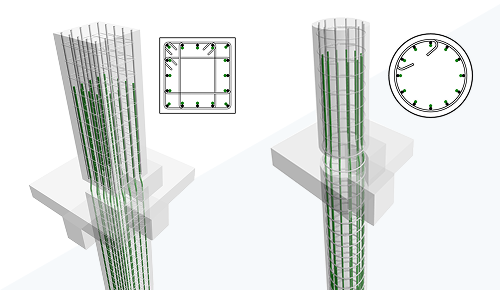

Можно с легкостью моделировать изогнутые арматурные стержни в перегруженных областях для предотвращения конфликтов.
- Арматурный стержень с изгибами можно распространить на аналогичные бетонные элементы.
- Как и отгибы, изгиб является параметрическим окончанием стержня.
- Изгибы можно добавить на арматурные стержни как на основе формы, так и произвольной формы. Наличие изгиба определяет форму в соответствии с существующей формой или путем создания новой.
- Изгиб добавляется в пределах длины сегмента для арматурных стержней как произвольной формы, так и на основе формы.

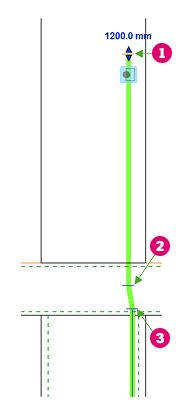

- Редактирование зависимостей стержней с изгибом: для каждого конца изогнутого стержня имеется три положения ручек, от которых измеряется смещение.

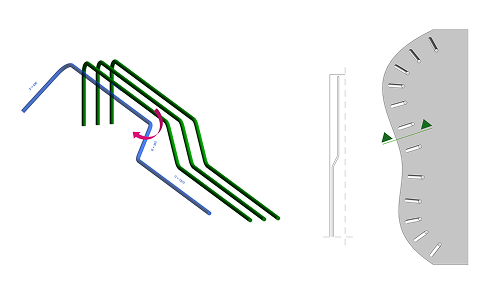

- Вращение изгиба и отгиба: вращение изгиба применяется ко всем стержням в наборе и определяет форму арматурного стержня. Для поворота отдельных стержней используйте параметр Изменить стержни. Для арматурных стержней произвольной формы поворот изгиба по умолчанию (0 град.) перпендикулярен поверхности-основе.
- Размеры изгиба и переопределение по типу: скопируйте существующий тип изгиба и создайте собственный. Переопределите значения наклона изгиба и длины для типа арматурного стержня. См. раздел Параметры длины изгиба арматурного стержня.
-
Вывод длин изогнутых арматурных стержней и редактирование семейства форм арматурных стержней:
- Для управления назначением отгибов, форм концов и изгибов используйте параметры «Тип в начале» и «Тип в конце» в семействе форм арматурных стержней.
- Используйте новый параметр «Имя формы», чтобы указать код формы для изогнутых стержней и эскизных стержней. Редактировать параметр можно из семейства форм.
- Добавьте длины изгиба в начале/конце к параметрам формы арматурного стержня для вывода в модели.
- Имя формы в модели доступно только для чтения.
Эта функция была предложена пользователями на форуме идей и описана в стратегическом плане разработки данной программы.
Дополнительные сведения см. в разделах Определение и добавление изгиба арматурного стержня и Редактирование зависимостей арматурных стержней для изогнутых стержней.
