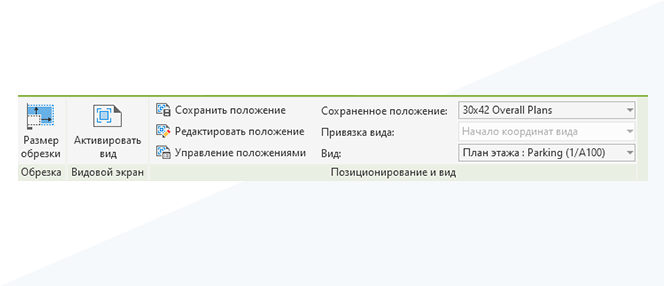

Используйте панель «Позиционирование и вид» на вкладке «Изменить | Видовые экраны» для сохранения, изменения положений видов на листе и управления ими.
Использование сохраненных положений видов
Для выравнивания видов по листам используйте параметры привязки вида.
- «Начало координат вида» (по умолчанию): закрепление и сохранение положения вида на листах относительно начала координат вида. Этот способ удобен, если требуется выровнять виды в плане для ориентации между листами.
- Параметры «По центру», «Вверху слева», «Вверху справа», «Внизу справа», «Внизу справа» и «Внизу слева» позволяют закрепить и сохранить положение вида на листах относительно заданной привязки вида. Этот способ удобен, если требуется, чтобы виды всегда располагались в определенном месте на листе, например рядом с углом основной надписи.
Расположение вида на листе удобно в тех случаях, когда имеется несколько похожих видов ориентации в плане и требуется, чтобы они были выровнены и скоординированы между листами. Либо когда имеются типовые компоновки, такие как разрезы стен здания, которые требуется разместить с одинаковым смещением для нескольких листов.
Существующая функция замены вида на листе интегрирована в эти рабочие процессы следующим образом.- Устаревший параметр «Позиционирование видового экрана» объединен с новым параметром «Привязка вида».
- Привязка вида = начало координат вида — исходная точка по умолчанию для всех видов.
- На видах с поддерживаемой и включенной областью обрезки можно использовать параметр «Привязка вида = По центру», а также дополнительные новые параметры привязки: «Вверху слева», «Вверху справа», «Внизу справа», «Внизу слева».
В контекстное меню листов в Диспетчере проекта добавлена новая вспомогательная команда «Восстановить положения основных надписей», позволяющая переместить экземпляры основной надписи на листах в исходные точки по умолчанию. Эта команда доступна, если выбрано несколько экземпляров основной надписи или несколько листов в Диспетчере проекта.
Эта функция была предложена пользователями на форуме идей (в разделах Выравнивание видов на отдельных листах и Дополнительные средства управления размещением видов на листах) и описана в стратегическом плане разработки данной программы.
Дополнительные сведения см. в разделе Расположение вида на листе и автоматическое размещение.
