Усовершенствованы ссылки на виды, в том числе метки связи на основе экземпляров, а также добавлена возможность включения меток общих параметров.

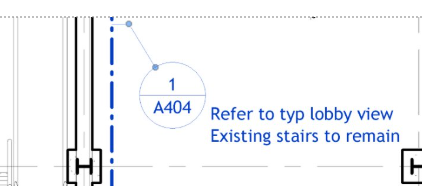

Метки ссылки на вид на основе экземпляров
Ранее при размещении ссылки на вид, ведущей на другой вид, метка вида задавалась на основе типа. Теперь эта метка привязывается к экземпляру, за счет чего ссылка на вид становится более гибкой и упрощается ее согласование со стандартами документации. Чтобы изменить метку, уже размещенную на виде, измените значение параметра «Метка связи» на палитре свойств. Присвоенное ссылке на вид значение по умолчанию задается параметром типа для вида «Метка связи по умолчанию».
Дополнительные сведения см. в разделах Размещение ссылочных фасадов, Создание ссылочного разреза и Создание ссылочного фрагмента.

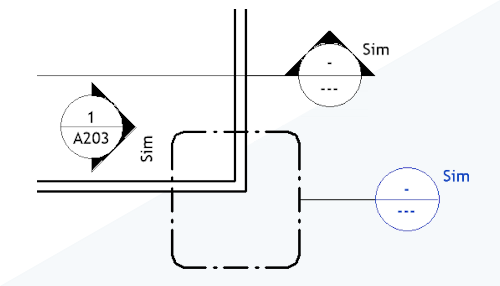

Общие параметры в метках семейств ссылок на виды
- Заголовки фрагментов
- Марки отметок
- Марки разрезов
- Ссылки на виды
Рабочий процесс добавления общих параметров аналогичен рабочему процессу, используемому для других поддерживаемых категорий семейств. В файле модели общий параметр относится к категории «Виды».
Дополнительные сведения см. в разделах Создание общих параметров проекта, Диалоговое окно «Редактировать метку» и Создание метки.
