Упражнение 15
Пред.: раздел 21 | Далее: раздел 22
В этом упражнении показано, как использовать Центр решений для организации и просмотра изображений и данных с критическими результатами для оценки проекта.
Сначала откройте Центр решений, выбрав соответствующую вкладку.

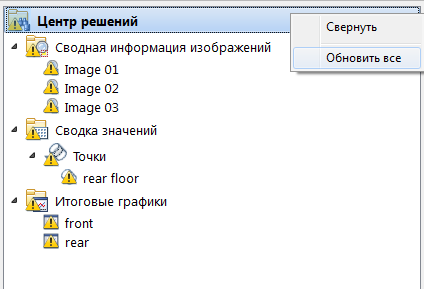

Чтобы обновить все сводные элементы, щелкните правой кнопкой мыши по Центру решений и выберите Обновить все.

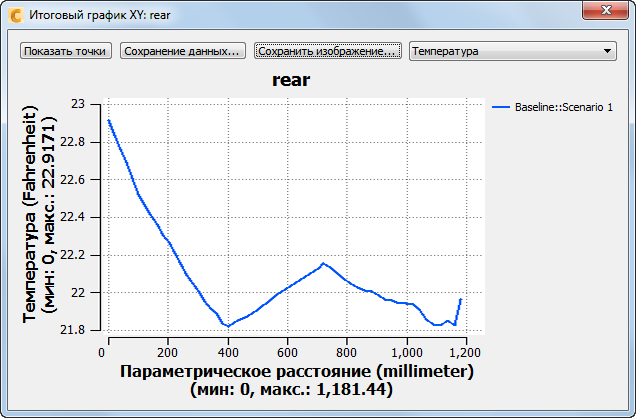

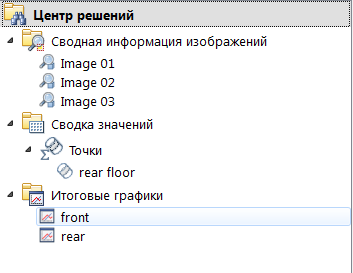

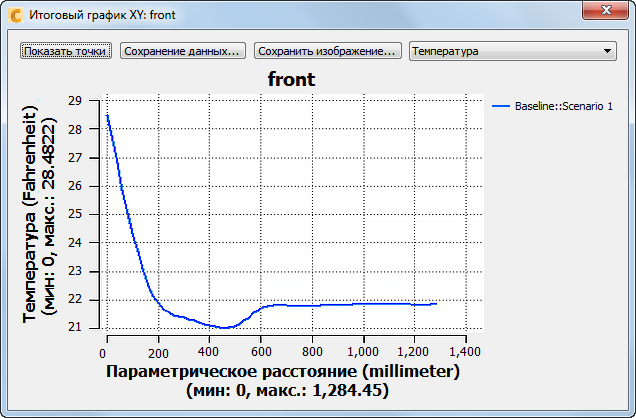

Чтобы построить график температуры для пассажиров спереди и сзади, выберите каждый график XY в Центре решений:
Примечание. На этих графиках отображаются следующие данные.- Температура передней части ног пассажира приблизительно на 6° C теплее, чем остальные части его тела.
- Распределение температуры с задней части пассажира является менее однородным, чем по передней части.
- Задняя чусть ног пассажира примерно на 1°C теплее, чем остальные части его тела.
- Пассажир со спины слегка теплее, чем спереди.
Закройте оба графика XY.

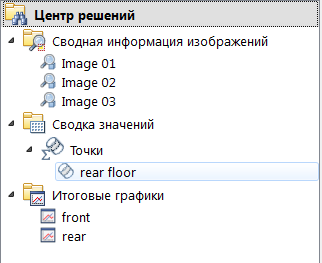

Щелкните левой кнопкой мыши по сводной точке Пол сзади в Центре решений:

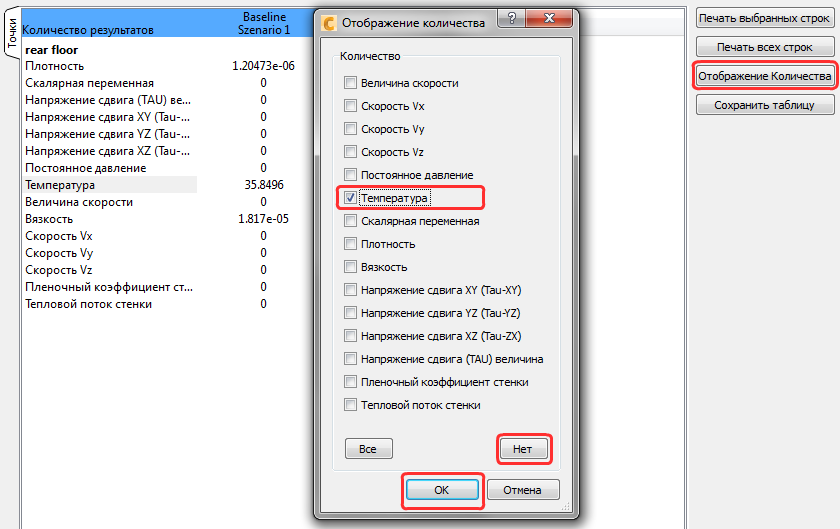

Чтобы просмотреть только результаты температуры в сводной точке, выберите Отображение количества. В диалоговом окне «Отображение количества» нажмите Нет, а затем выберите Температура. Нажмите ОК.

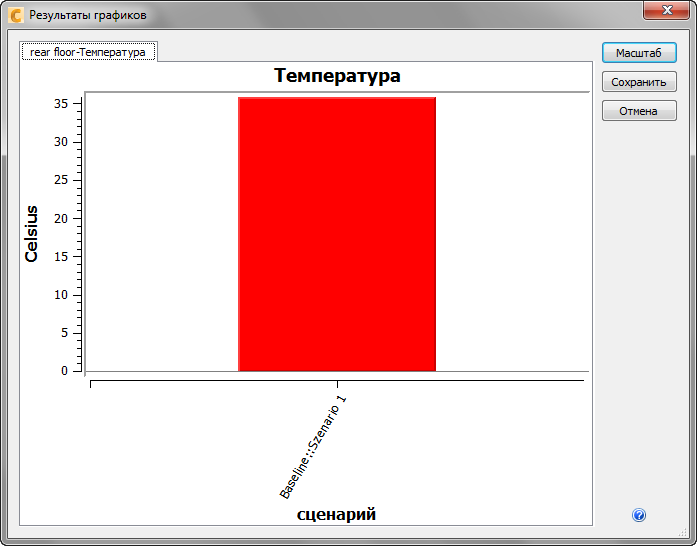

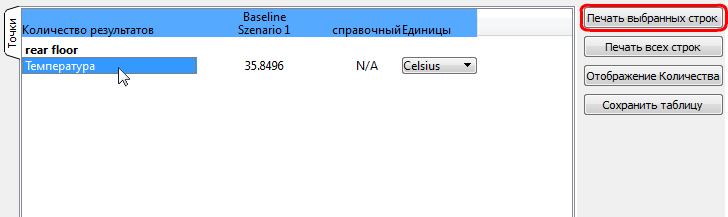

Выберите строку «Температура» и кликните График выбранных строк:
Примечание. Обратите внимание на значение температуры в этом месте.
Закройте диалоговое окно «График», нажав кнопку «Х» в правом верхнем углу диалогового окна.

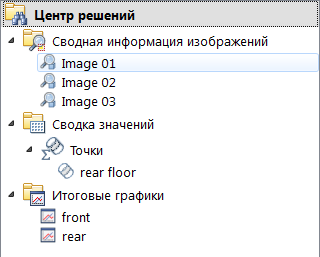

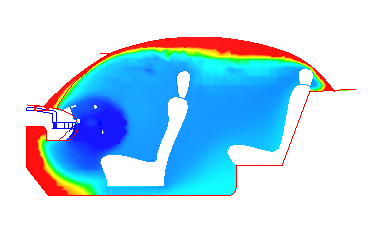

Чтобы отобразить сводные изображения, щелкните по каждой записи в списке Центра решений Сводные изображения:
Щелкните правой кнопкой мыши по изображению в Центре решений и переименуйте его, как показано ниже:
- Изображение1 -- > "Разрезать места"
- Изображение2 -- > "Трассировки"
- Изображение 3 -- > Трассировки с автомобилем "
Заключение
Полученные результаты указывают на неравномерное распределение температуры и низкой производительности воздушного потока вблизи пола. Мы проанализируем варианты изменения конфигурации проекта, чтобы попытаться решить эти проблемы.
Следует помнить, что мы использовали Сводку изображений, Сводку графиков XY и некоторые дополнительные эффекты изображения для получения данного решения.
