Отчеты наложения данных

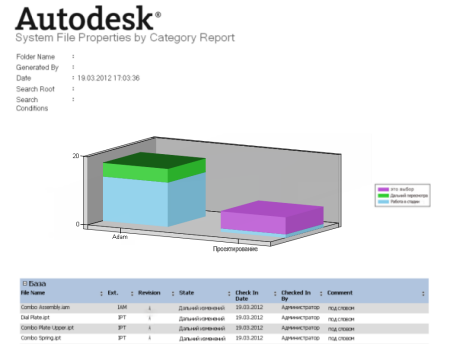

Функция создания отчетов, используемая вместе с наложением данных, позволяет сопоставлять данные отчета с активным окном для создания визуального представления статуса модели и хода ее разработки.
Эти сведения облегчают отслеживание проектов в течение их жизненного цикла. Пользователь может создавать отчеты по данным модели на основе шаблонов, предоставляемых в клиенте. Функция отчетов доступна в диалоговом окне "Сопоставление данных".
Шаблоны отчетов
Autodesk Vault Client содержит шаблоны отчетов. Эти шаблоны содержат палитру цветов диаграммы, но не указывают соответствия между цветами и элементами диаграммы. При использовании функции сопоставления данных можно указать цвета элементов диаграммы. Цветовое кодирование элементов позволяет наглядно представить данные модели и повторно использовать их.

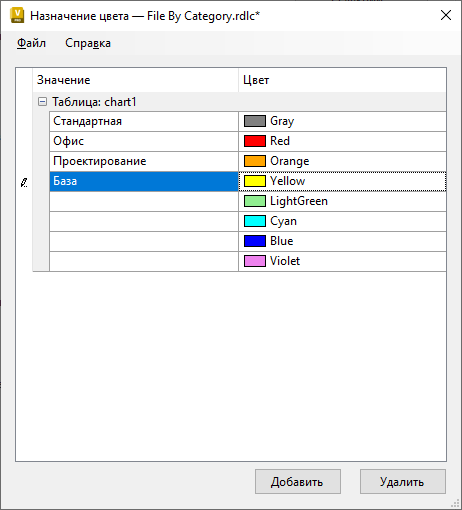

Пользователь может настроить стандартное сопоставление цветов в диалоговом окне Назначение цвета программы Autodesk Vault Client. Откройте данное диалоговое окно с помощью команд «Сервис» ► «Управление» ► «Параметры хранилища». Перейдите на вкладку «Типы поведения» и нажмите «Определить» в разделе «Управление отчетами».
Типы отчетов
Функция создания отчетов может отображать данные в четырех диаграммах:
- Круговая диаграмма
- Кольцевая диаграмма
- Гистограмма
- Гистограмма с накоплением
