Вставка высечного инструмента из Vault
Команда «Высечной инструмент из Vault» в Inventor используется для поиска формы параметрического 3D-элемента в Vault и ее вставки на грань в узлах центров отверстий на эскизе.
Инструменты высечки для листового металла — это параметрические элементы с дополнительными атрибутами, с помощью которых на гранях детали, в том числе на сгибах, вырезаются отверстия как простой, так и сложной формы.
Примечание. Для применения команды высечки требуется предварительно создать 2D-эскиз, содержащий по меньшей мере один центр отверстия.

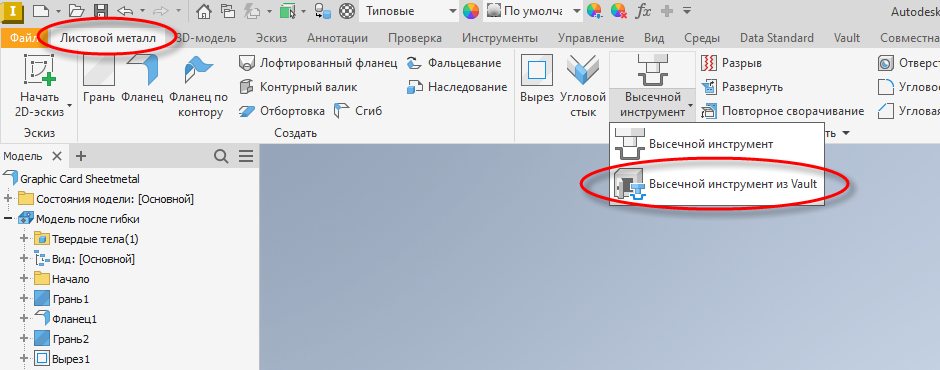

На ленте перейдите на вкладку «Листовой металл» > «Высечной инструмент» и выберите «Высечной инструмент из Vault».
В диалоговом окне «Выбрать файл из Vault» найдите форму высечки и нажмите кнопку «Открыть». Откроется диалоговое окно «Высечной инструмент».
Дополнительные сведения о высечном инструменте см. в справке по Inventor.
