“几何图形清理”会扫描图形以修复常见的几何图形错误。
“几何图形清理”会扫描图形以查找常见的几何图形错误，包括间隙、过冲、欠冲和未对齐的角度。它使用视觉标记直接在图形窗口中亮显错误。此外，“几何图形清理”针对每个错误都提供了多个选项，供您选择最佳修复方案。您还可以选择忽略建议，并在需要时按设计保留几何图形。“几何图形清理”快速、直观且精确。

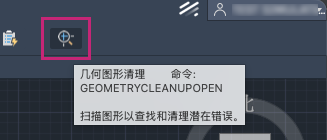

要使用“几何图形清理”，请首先打开选项板。为此，可以在命令提示下键入 GEOMETRYCLEANUPOPEN，或从工具栏中单击“几何图形清理”。

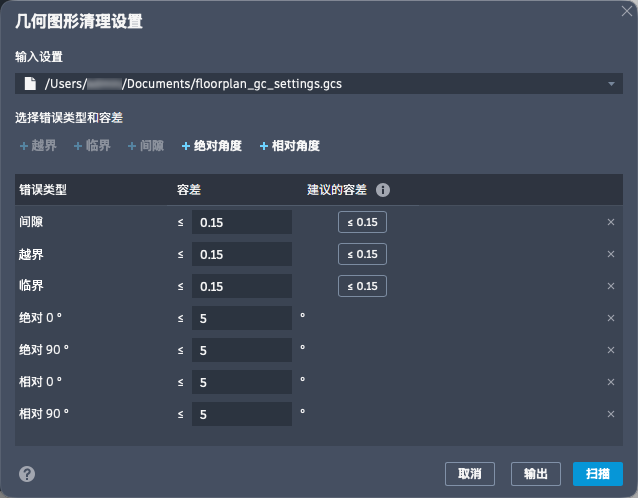

下一步，选择要扫描的对象。通过选择错误类型并从“几何图形清理设置”对话框中设置公差来自定义设置。您还可以输出公差设置和并导入样板文件，以在图形或项目类型之间保持一致。

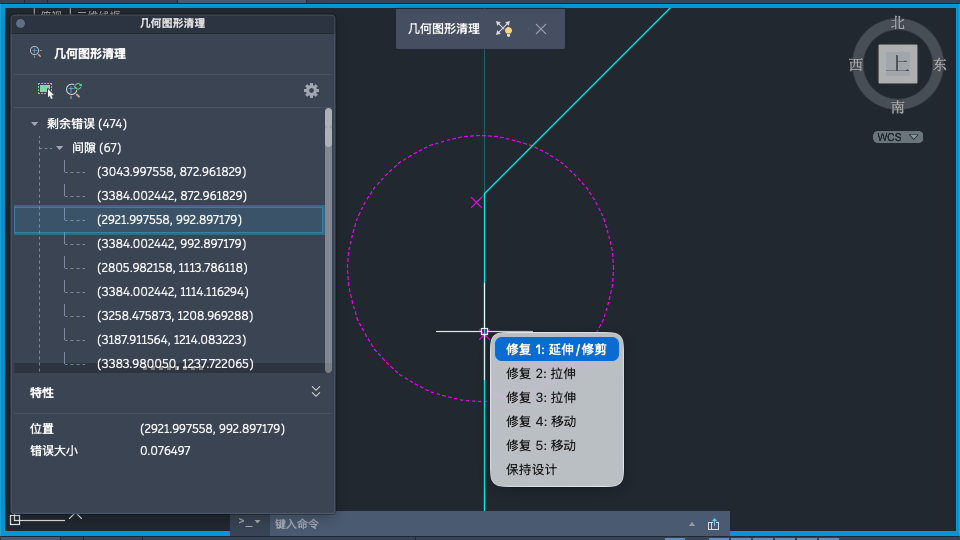

最后，通过单击来查看并修复发现的错误。将鼠标悬停在视觉标记上将显示修复选项，将鼠标悬停在修复选项上使您能够在画布上实时预览修复。单击修复选项可将其应用于图形。对于有意为之的情况，请使用“保持设计”。
细微的几何图形错误可能会打乱您的设计工作流并影响您的工作效率。提高图形精度是该工具的主要优势之一。它通过简化清理过程来节省时间，同时让您控制修复的内容。
新命令
- GEOMETRYCLEANUPOPEN - 打开“几何图形清理”选项板。
- GEOMETRYERRORREVIEWCLOSE - 退出“几何图形清理”查看模式。
- GEOMETRYCLEANUPCLOSE - 关闭“几何图形清理”选项板。
新系统变量
- GEOMETRYCLEANUPSTATE - 指示“几何图形清理”选项板是处于打开状态还是关闭状态。
- GEOMETRYCLEANUPZOOMPAN - 控制单击“几何图形清理”选项板的树状图中的节点是否自动缩放到亮显的实例。
