“模型”选项卡(“渠道特性”对话框)

使用此选项卡可参照渠道的基准线信息。

使用此选项卡可参照渠道的基准线信息。

基线

要素线。显示为基准线参照的要素线的名称。如果选择了“路线/纵断面”基准线,则显示为“不适用”。

对齐。显示为基准线参照的路线的名称。如果选择了“要素线”基准线,则显示为“不适用”。

纵断面。显示与基准线所参照的路线关联的纵断面的名称。如果选择了“要素线”基准线,则显示为“不适用”。

定义桩号范围。启用沿渠道的桩号标注。

起点桩号。指定渠道的起点桩号。单击 以在图形中手动选择桩号位置。

终点桩号。指定渠道的终点桩号。单击 以在图形中手动选择桩号位置。

常规

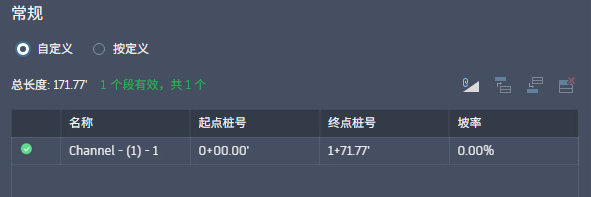

自定义。启用该选项可编辑渠道的分段,以便定义每个坡度段的起点桩号和终点桩号。

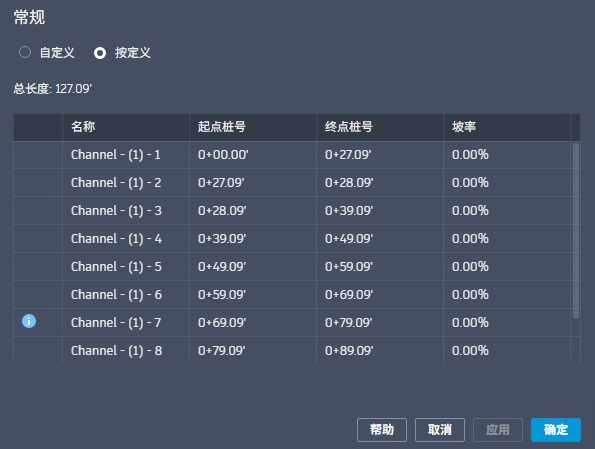

如定义。允许根据沿基准线的坡率变化自动创建渠道段。

总长度。显示基准线的总线性长度。

名称。显示每个渠道段的名称。这会向渠道名称添加数字后缀,并且是只读的。

起点桩号。显示每个渠道段的起点桩号。此值应在定义的桩号范围内,否则系统将显示错误。

终点桩号。显示每个渠道段的终点桩号。此值应在定义的桩号范围内,否则系统将显示错误。

坡率。显示每个渠道段的坡率。这以百分比坡率表示,如果不存在坡度,则将显示为“水平”。负坡率表示沿桩号标注的向下坡度。

自定义选项工具。使用“自定义”选项时,可以使用以下工具。

  • 从自动计算的坡度导入。这将使用自动计算的数据覆盖任何自定义的坡度数据。然后,用户将能够调整自动计算的数据。
  • 在上方插入行。此选项将拆分当前行的桩号范围,并在其上方添加一行。必须输入桩号值才能定义拆分位置。
  • 在下方插入行。此选项将拆分当前行的桩号范围,并在下方添加一行。必须输入桩号值才能定义拆分位置。
  • 删除选定的行。这会通过将当前桩号范围与下面的行合并,来删除当前桩号范围。如果最后一行被删除,它将与上一行合并。如果只有一行,它将无法删除。
注: 改变坡度方向(即,通过凸形点或凹形点)的渠道不应建模为单个渠道元素。当一个渠道内的坡度方向反转时,在仿真过程中水流可能无法正确到达预期的下游出口,并可能从系统中损失。最佳做法是在每个凸形或凹形处拆分渠道,并将生成的段定义为单独的渠道。空结构应放置在凹形点处,即相对坡度的水流汇合处。

纵向坡度。显示基准线的坡度。这表示为“垂直高度:水平宽度”,如果不存在坡度,则将显示为“水平”。

长度。显示基准线的线性长度。
