快速入门填充教程：设置注射位置

在本任务中，您将在 CAD 模型的末端设置一个注射位置。

1. 将零件旋转到大约 -135 -145 30，使 ViewCube 如下图所示。

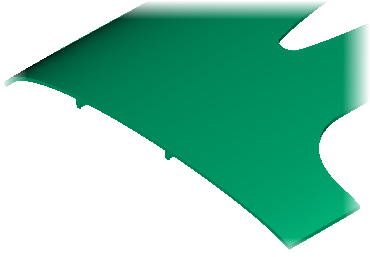

2. 放大零件的左侧边缘，如下图所示。



3. 单击 （“主页”选项卡 >“成型工艺设置”面板 >“注射位置”）。



4. 单击零件边缘中心附近的位置。

   注射位置的精确位置将在接下来的步骤中设置。



5. 在注射锥上单击鼠标右键，然后选择“完成注射位置设置”。

6. 在注射锥上单击鼠标右键，然后选择“属性”。

   “编辑属性”工具面板将打开

7. 将“X 值”设置为 480 mm。

8. 将 Y 值设置为 125 mm。

9. 将“Z 值”设置为 27 mm。

10. 单击“确定”以设置精确位置。

    注意：如果输入的注射位置坐标不在零件的表面上，则将使用零件表面上与输入的值最接近的位置。
